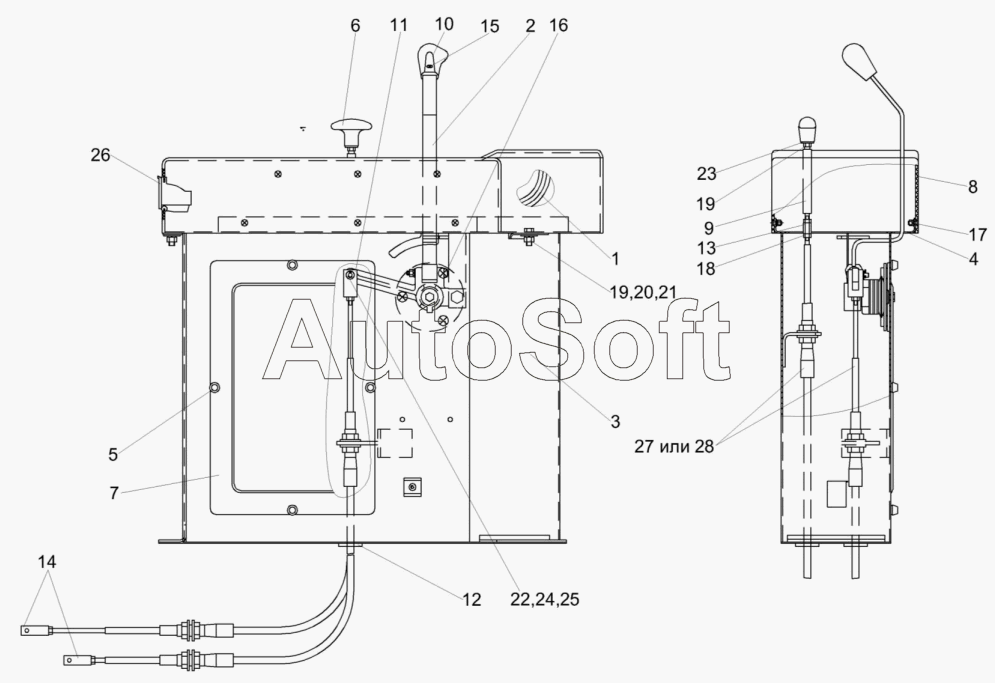

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Пульт управления КЗК-812С-1-0119500
/220.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0122070А | К***А | Корпус | |
| КЗК-812С-1-0119500 | К***0 | Пульт управления | |
| 1 | К***0 | Установка электрооборудования пульта управления | |
| 2 | К***Б | Рычаг | |
| 3 | К***2 | Корпус | |
| 4 | К***А | Основание | |
| 5 | Р***0 | Ручка | |
| 6 | У***0 | Ручка | |
| 7 | К***8 | Крышка | |
| 8 | К***А | Крышка пульта | |
| 9 | К***3 | Ось | |
| 10 | У***5 | Рукоятка | |
| 11 | У***1 | Вилка | |
| 12 | У***3 | Втулка | |
| 13 | У***2 | Муфта | |
| 14 | У***3 | Вилка | |
| 15 | В***5 | Винт В2.М4-6eх12-17475 | |
| 16 | В***5 | Винт В2.М8-6eх16-17475 | |
| 17 | В***4 | Винт 4,2х14 | |
| 18 | Г***5 | Гайка М6-6G-5915 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***8 | Шайба С8.01-6958 | |
| 22 | Ш***1 | Шайба С.6.01-11371 | |
| 23 | Ш***1 | Шайба С.8.01-11371 | |
| 24 | 6***0 | Ось 6-6 b12х30-9650 | |
| 25 | Ш***7 | Шплинт 1,6х16-397 | |
| 26 | 8***0 | Пепельница | |
| 27 | 1***0 | Трос дистанционного управления | |
| 28 | 1***0 | Трос дистанционного управления |
