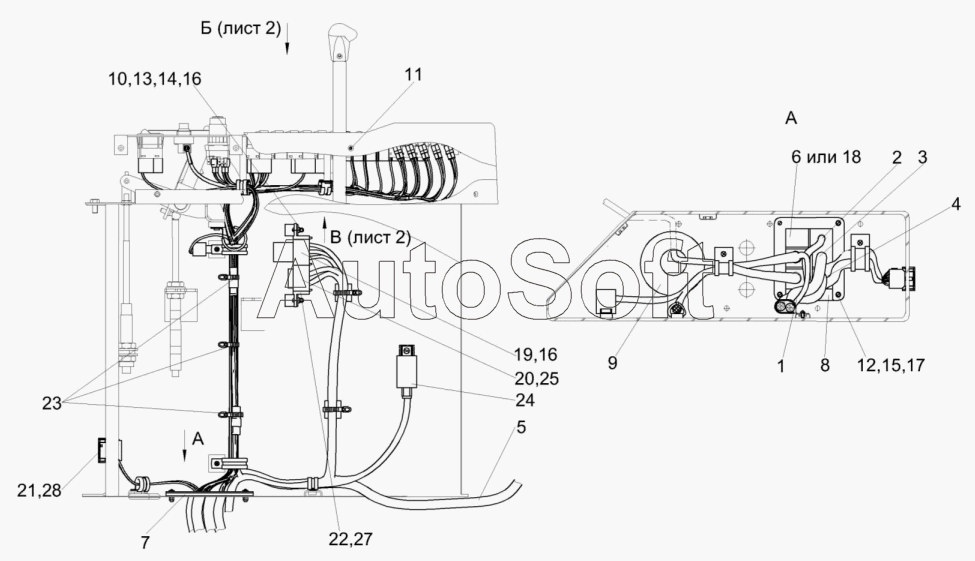

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Установка электрооборудования пульта управления КЗК-812С-1-0725000 (лист 1)
/222.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Жгут свечей накаливания | |
| 2 | К***А | Жгут системы смазки | |
| 3 | К***0 | Жгут пульта управления | |
| 4 | К***0 | Жгут дополнительный пульта управления | |
| 5 | К***0 | Жгут панели оператора | |
| 6 | К***2 | Заглушка | |
| 7 | К***4 | Прокладка | |
| 8 | К***4 | Кронштейн | |
| 9 | У***3 | Втулка | |
| 10 | В***3 | Винт B.М3-6eх14-17473 | |
| 11 | В***4 | Винт 4,2х14 | |
| 12 | В***3 | Винт B.М6-6eх18-17473 | |
| 13 | Г***7 | Гайка М3-6G-5927 | |
| 14 | Ш***2 | Шайба .65Г-6402 | |
| 15 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 16 | Ш***1 | Шайба C.4.01-11371 | |
| 17 | Ш***1 | Шайба C.6.01-11371 | |
| 18 | 9***5 | Заглушка | |
| 19 | К***2 | Колодка изолирующая | |
| 20 | К***3 | Колодка предохранителя | |
| 21 | 1***1 | Колодка штыревая | |
| 22 | Л***1 | Лапка монтажная | |
| 23 | Л***а | Лента стяжная зубчатая | |
| 24 | М***Н | Модуль управления свечами накаливания | |
| 25 | 5***2 | Предохранитель | |
| 26 | Y***S | Реле | |
| 27 | Ф***р | Фиксатор | |
| 28 | 0***1 | Фиксатор |
