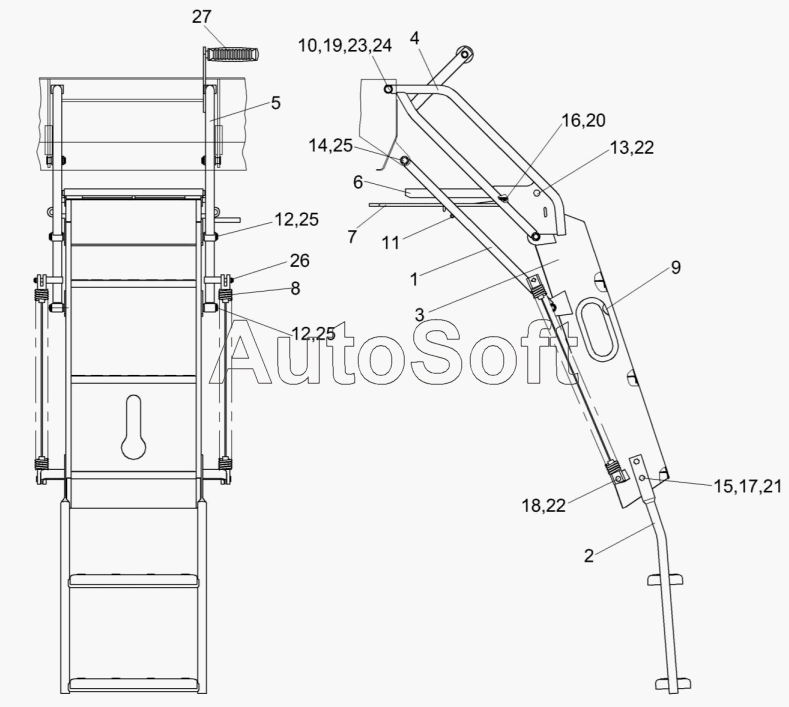

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Установка трапа КЗК-812-0117000
/242.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812-0117000 | К***0 | Установка трапа | |
| КЗК-812-0117100 | К***0 | Трап | |
| 1 | К***0 | Рамка | |
| 2 | К***0 | Подножка | |
| 3 | К***0 | Лестница | |
| 4 | К***0 | Поручень левый | |
| 5 | К***0 | Поручень правый | |
| 6 | К***0 | Площадка | |
| 7 | К***0 | Опора | |
| 8 | К***А | Пружина | |
| 9 | К***1 | Уплотнение | |
| 10 | К***2 | Ось | |
| 11 | К***1 | Втулка | |
| 12 | К***А | Ось | |
| 13 | К***7 | Болт | |
| 14 | К***А | Палец | |
| 15 | Б***6 | Болт М10-6eх20-7796 | |
| 16 | В***3 | Винт B.М6-6eХ12-17473 | |
| 17 | Г***5 | Гайка М10-6G-5915 | |
| 18 | 6***0 | Ось 6-10 b12х32-9650 | |
| 19 | Г***6 | Гайка М18-6G-2526 | |
| 20 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 18.65Г-6402 | |
| 24 | Ш***0 | Шайба C.18.01-11370 | |
| 25 | В***2 | Кольцо В16-13942 | |
| 26 | Ш***7 | Шплинт 3,2х20-397 | |
| 27 | 3***0 | Рукоятка руля левая А, ОН 2307-017-69 |
