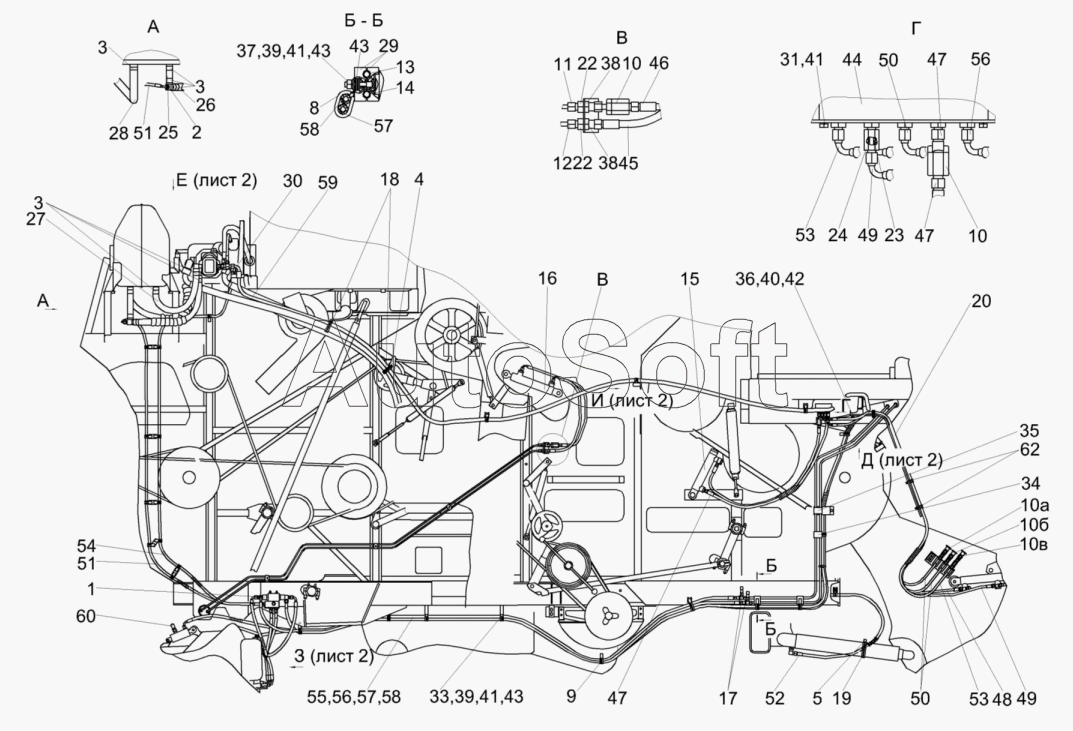

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-812C-2-0602000 (лист 1)
/247.gif)
1
2
3
3
3
4
5
8
9
10
10
10а
10б
10в
11
12
13
14
15
16
17
18
19
20
22
22
23
24
25
26
27
28
29
30
31
33
34
35
36
37
38
38
39
39
40
41
41
41
42
43
43
43
44
45
46
47
47
47
48
49
49
50
50
51
51
52
53
53
54
55
56
56
57
57
58
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812С-2-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | К***0 | Гидроблок фрикциона | |
| 10 | К***1 | Дроссель с обратным клапаном | |
| 10а | К***0 | Полумуфта внутренняя | |
| 10б | К***1 | Полумуфта внутренняя | |
| 10в | К***2 | Полумуфта внутренняя | |
| 11 | К***0 | Трубопровод | |
| 12 | К***1 | Трубопровод | |
| 13 | К***0 | Трубопровод | |
| 14 | К***1 | Трубопровод | |
| 15 | К***0 | Гидроцилиндр | |
| 16 | К***0 | Гидроцилиндр | |
| 17 | П***0 | Тройник | |
| 18 | К***9 | Уплотнитель ПР-067 | |
| 19 | К***1 | Уплотнитель ПР-067 | |
| 2 | К***0 | Тройник | |
| 20 | К***2 | Кронштейн | |
| 21 | К***2 | Кронштейн | |
| 22 | П***А | Штуцер проходной | |
| 23 | П***3 | Ниппель | |
| 24 | П***А | Штуцер | |
| 25 | Р***2 | Рукав всасывающий 17 G-16 | |
| 26 | Р***7 | Рукав всасывающий | |
| 27 | Р***0 | Рукав всасывающий 17 G-16 (SAE 100 R4) DN25 L=(700±5) мм | |
| 28 | Р***7 | Рукав всасывающий | |
| 29 | У***А | Брус | |
| 3 | А***0 | Хомут стяжной | |
| 30 | У***1 | Штуцер | |
| 31 | Б***6 | Болт М8-6eх16-7796 | |
| 32 | Б***6 | Болт М8-6eх20-796 | |
| 33 | Б***6 | Болт М8-6eх25-7796 | |
| 34 | Б***6 | Болт М8-6eх45-7796 | |
| 35 | Б***6 | Болт М8-6eх50-7796 | |
| 36 | Б***6 | Болт М10-6eх25-7796 | |
| 37 | Б***2 | Болт М8-6eх45-7802 | |
| 38 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 39 | Г***5 | Гайка М8-6G-5915 | |
| 4 | А***0 | Хомут стяжной | |
| 40 | Г***5 | Гайка М10-6G-5915 | |
| 41 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 43 | Ш***1 | Шайба C.8.01-11371 | |
| 44 | G***1 | Гидроблок | |
| 45 | Р***° | Рукав высокого давления | |
| 46 | Р***° | Рукав высокого давления | |
| 47 | Р***0 | Рукав высокого давления | |
| 48 | Р***° | Рукав высокого давления | |
| 49 | Р***° | Рукав высокого давления | |
| 5 | А***0 | Хомут стяжной | |
| 50 | Р***° | Рукав высокого давления | |
| 51 | Р***° | Рукав высокого давления | |
| 52 | Р***0 | Рукав высокого давления | |
| 53 | Р***° | Рукав высокого давлении | |
| 54 | Р***° | Рукав высокого давлении | |
| 55 | Р***0 | Рукав высокого давления | |
| 56 | Р***° | Рукав высокого давления | |
| 57 | Р***° | Рукав высокого давления | |
| 58 | Р***° | Рукав высокого давления | |
| 59 | Р***° | Рукав высокого давления | |
| 6 | К***2 | Хомут | |
| 60 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 7 | К***3 | Хомут | |
| 8 | К***5 | Хомут | |
| 9 | К***8 | Хомут |
