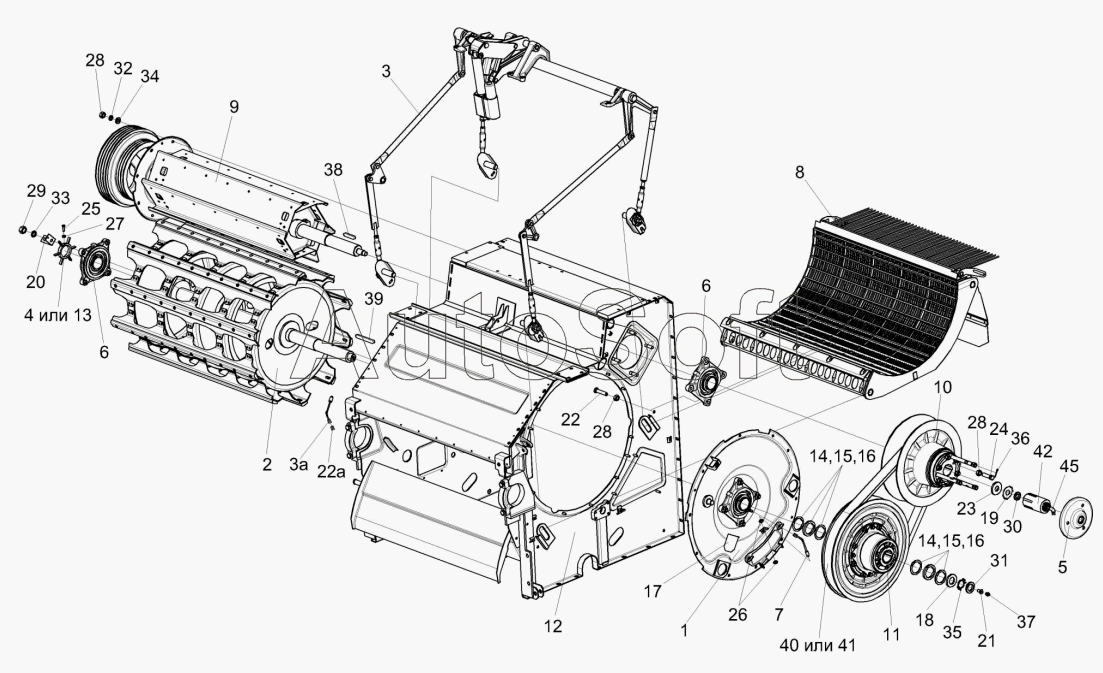

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Аппарат молотильный КЗК-8А-0102000 (лист 1)
/46.gif)
1
2
3
3а
4
5
6
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
22а
23
24
25
26
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-0102000 | К***0 | Аппарат молотильный | |
| 1 | К***0 | Фланец | |
| 10 | К***0 | Вариатор барабана | |
| 11 | К***0 | Вариатор барабана | |
| 12 | К***0 | Рама | |
| 13 | К***3 | Датчик | |
| 14 | К***7 | Прокладка | |
| 15 | К***1 | Прокладка | |
| 16 | К***2 | Прокладка | |
| 17 | К***1 | Крышка | |
| 18 | К***3 | Шайба | |
| 19 | К***4 | Шайба стопорная | |
| 2 | К***0 | Барабан молотильный | |
| 20 | К***1 | Кронштейн | |
| 21 | К***1 | Бонка | |
| 22 | К***5 | Болт | |
| 22а | К***1 | Штуцер | |
| 23 | К***3 | Шайба | |
| 24 | К***1 | Болт | |
| 25 | Б***8 | Болт М6-6ех20-7798 | |
| 26 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 27 | Г***5 | Гайка М6-6G-5915 | |
| 28 | Г***5 | Гайка М12-6G-5915 | |
| 29 | Г***5 | Гайка М16-6G-5915 | |
| 3 | К***0 | Mеxанизм подъема подбарабанья | |
| 30 | Г***1 | Гайка М30х1,5-6G-11871 | |
| 31 | Г***1 | Гайка М42х1,5-6G-11871 | |
| 32 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 16.65Г-6402 | |
| 34 | Ш***1 | Шайба С.12.01-11371 | |
| 35 | Ш***2 | Шайба Н 42.01-11872 | |
| 36 | Ш***7 | Шплинт 4х36-397 | |
| 37 | 1***3 | Масленка | |
| 38 | Ш***0 | Шпонка 18х11х80-23360 | |
| 39 | Ш***0 | Шпонка 18х11х140-23360 | |
| 3а | К***0 | Маслопровод | |
| 4 | К***0 | Датчик | |
| 40 | 6***5 | Ремень 68х24х2600 Lp-45 | |
| 41 | 6***0 | Ремень | |
| 42 | Р***Б | Гидроцилиндр РСМ-10.09.01.010Б | |
| 5 | К***0 | Фланец | |
| 6 | К***0 | Опора | |
| 7 | К***1 | Маслопровод | |
| 8 | К***0 | Подбарабанье | |
| 9 | К***0 | Битер отбойный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
