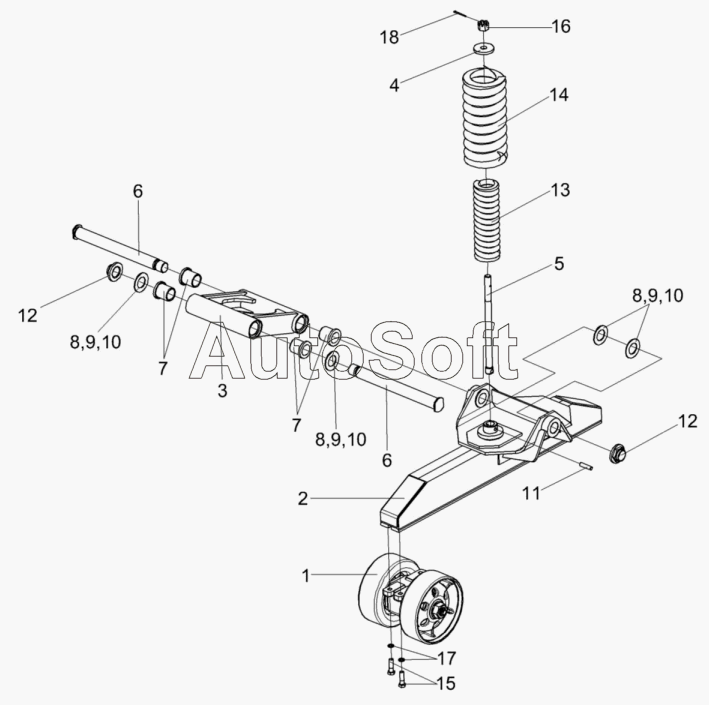

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Установка каретки задней КЗК-812С-2-0153200 и КЗК-812С-2-0153200-01
/83.gif)
1
2
3
4
5
6
6
7
7
8
8
8
9
9
9
10
10
10
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812С-0152230-01 | К***1 | Траверса | |
| КЗК-812С-2-0153200 | К***0 | Установка каретки задней | |
| КЗК-812С-2-0153200-01 | К***1 | Установка каретки задней | |
| 1 | К***0 | Каток опорный | |
| 2 | К***0 | Рама | |
| 3 | К***1 | Траверса | |
| 4 | К***9 | Шайба | |
| 5 | К***1 | Стяжка | |
| 6 | К***7 | Ось | |
| 7 | К***3 | Втулка | |
| 8 | К***2 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***2 | Прокладка | |
| 11 | К***2 | Штифт | |
| 12 | У***1 | Гайка | |
| 13 | Г***3 | Пружина | |
| 14 | Г***4 | Пружина | |
| 15 | Б***8 | Болт М16х1,5-6ех55-7798 | |
| 16 | Г***8 | Гайка М24-6G-5918 | |
| 17 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 18 | Ш***7 | Шплинт 5х50-397 |
