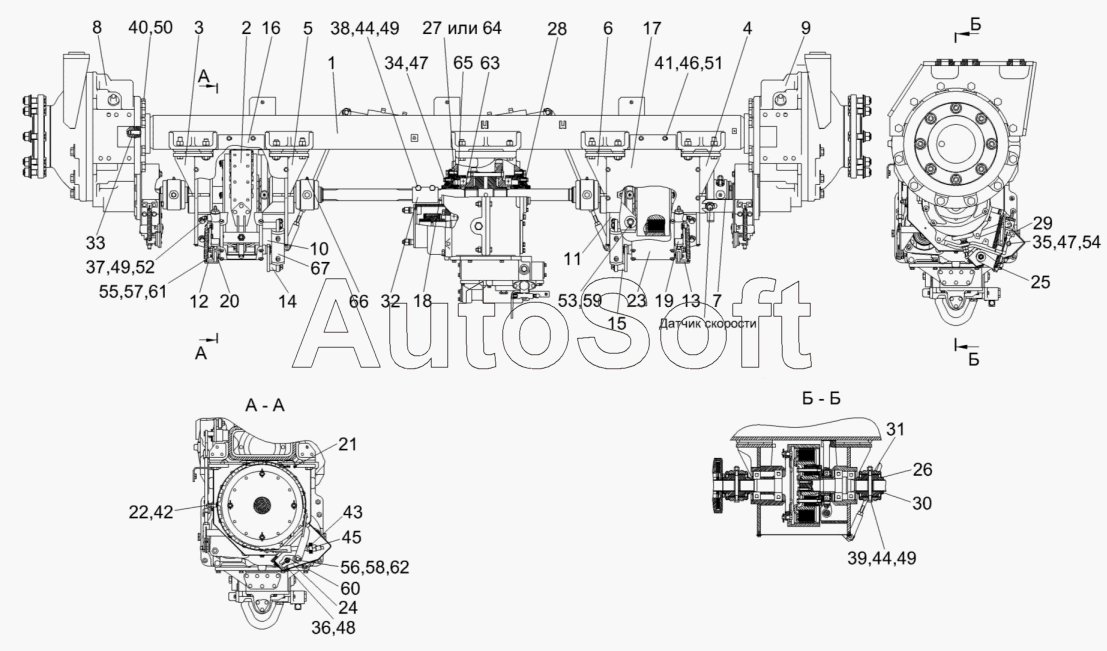

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Мост ведущий КЗК-812С-2-0107000 (лист 2)
/88.gif)
42
50
49
49
49
48
47
47
46
45
44
44
43
51
41
40
39
38
37
36
35
59
67
66
65
64
63
62
61
60
34
58
57
56
55
54
53
52
8
16
15
14
13
12
11
10
9
17
7
6
5
4
3
2
1
25
33
32
31
30
29
28
27
26
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812С-2-0107000 | К***0 | Мост ведущий | |
| 1 | К***0 | Балка моста | |
| 2 | К***0 | Лента | |
| 3 | К***0 | Опора | |
| 4 | К***1 | Опора | |
| 5 | К***0 | Опора | |
| 6 | К***1 | Опора | |
| 7 | К***0 | Муфта | |
| 8 | К***0 | Редуктор бортовой | |
| 9 | К***1 | Редуктор бортовой | |
| 10 | К***0 | Основание | |
| 11 | К***1 | Основание | |
| 12 | К***0 | Кронштейн | |
| 13 | К***1 | Кронштейн | |
| 14 | К***0 | Кронштейн | |
| 15 | К***1 | Кронштейн | |
| 16 | К***0 | Кожух | |
| 17 | К***1 | Кожух | |
| 18 | К***А | Полуось | |
| 19 | М***А | Гидроцилиндр тормоза | |
| 20 | 3***0 | Толкатель | |
| 21 | К***6 | Пружина | |
| 22 | К***3 | Винт | |
| 23 | К***4 | Кожух | |
| 24 | К***8 | Рычаг | |
| 25 | К***1 | Пружина | |
| 26 | У***1 | Чехол | |
| 27 | У***1 | Кольцо | |
| 28 | У***5 | Корпус | |
| 29 | У***3 | Кронштейн | |
| 30 | У***2 | Полумуфта | |
| 31 | У***9 | Втулка | |
| 32 | 3***5 | Муфта соединительная | |
| 33 | 3***6 | Штифт | |
| 34 | Б***6 | Болт М8-6eх25-7796 | |
| 35 | Б***6 | Болт М8-6eх40-7796 | |
| 36 | Б***6 | Болт М10-6eх30-7796 | |
| 37 | Б***6 | Болт М12-6eх25-7796 | |
| 38 | Б***6 | Болт М12-6eх70-7796 | |
| 39 | Б***6 | Болт М12-6eх130-7796 | |
| 40 | Б***6 | Болт М24-6eх55-7796 | |
| 41 | Б***8 | Болт М6-6eх12-7798 | |
| 42 | Г***5 | Гайка М10-6G-5915 | |
| 43 | Г***6 | Гайка М16-6G-2526 | |
| 44 | Г***5 | Гайка М12-6G-5915 | |
| 45 | Г***5 | Гайка М16-6G-5915 | |
| 46 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 47 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 48 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 49 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 50 | Ш***2 | Шайба 24Т.65Г-6402 | |
| 51 | Ш***8 | Шайба C 6.01-6958 | |
| 52 | Ш***8 | Шайба C 12.01-6958 | |
| 53 | Ш***9 | Шайба 25.01-9649 | |
| 54 | Ш***1 | Шайба C.8.01-11371 | |
| 55 | Ш***1 | Шайба C.10.01-11371 | |
| 56 | Ш***1 | Шайба C.12.01-11371 | |
| 57 | Ш***7 | Шплинт 3,2х25-397 | |
| 58 | Ш***7 | Шплинт 4х22-397 | |
| 59 | Ш***7 | Шплинт 5х40-397 | |
| 60 | Ш***0 | Шпонка 6х6х25-23360 | |
| 61 | 6***0 | Ось 6-10 b12х35-9650 | |
| 62 | 6***0 | Ось 6-12 b12х45-9650 | |
| 63 | В***0 | Кольцо | |
| 64 | С***8 | Кольцо СП-65-45-8-6308 | |
| 65 | 1***2 | Манжета 1.2-45х65-1-8752 | |
| 66 | 1***3 | Масленка 1.3-19853 | |
| 67 | М***3 | Гидроцилиндр |
