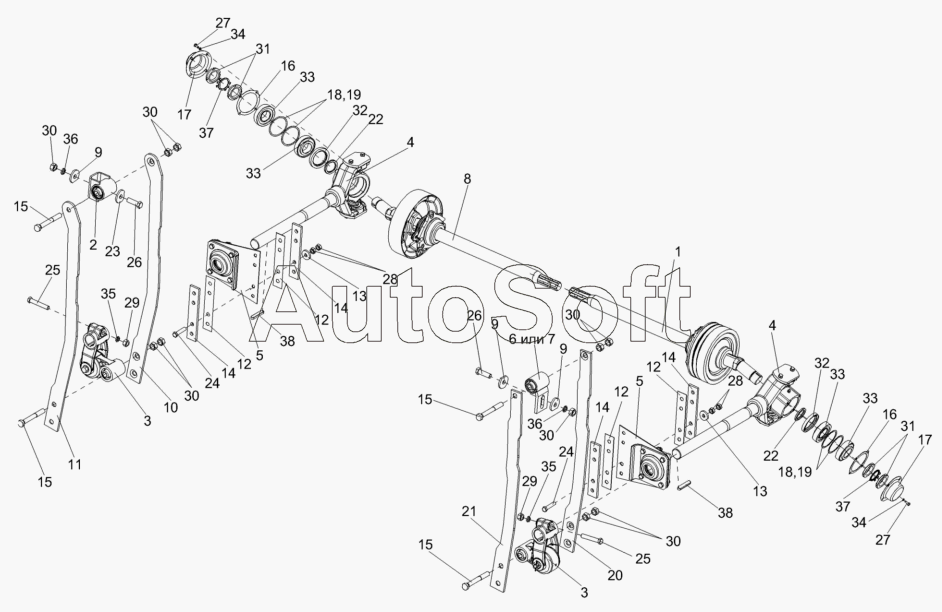

Каталог запасных частей к технике: Гомсельмаш КГС-0200000 (2010). Жатка для трав КГС 02000000 (привод аппарата режущего) (лист 2)
29
29
20
21
22
22
23
24
24
25
25
26
26
27
27
28
28
19
19
30
30
30
30
30
30
31
31
32
32
33
33
33
33
34
34
35
35
36
36
37
37
38
38
10
1
2
3
3
4
4
5
5
6
7
8
9
9
9
11
12
12
12
12
13
13
14
14
14
14
15
15
15
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0200000 | К***0 | Жатка для трав | |
| 1 | К***0 | Вал привода | |
| 2 | К***0 | Кронштейн | |
| 3 | К***В | Привод ножа | |
| 4 | К***Б | Колебатель | |
| 5 | К***Б | Опора промежуточная | |
| 6 | К***А | Подвеска вала | |
| 7 | К***0 | Подвеска | |
| 8 | К***1 | Вал привода | |
| 9 | К***4 | Шайба | |
| 10 | К***6 | Тяга | |
| 11 | К***1 | Тяга | |
| 12 | К***А | Прокладка | |
| 13 | К***А | Шайба | |
| 14 | К***А | Полоса | |
| 15 | К***4 | Болт | |
| 16 | К***А | Прокладка | |
| 17 | К***А | Крышка | |
| 18 | К***А | Прокладка регулировочная | |
| 19 | К***1 | Прокладка регулировочная | |
| 20 | К***Б | Тяга подвески | |
| 21 | К***1 | Тяга подвески | |
| 22 | К***А | Втулка | |
| 23 | К***2 | Шайба специальная | |
| 24 | Б***6 | Болт М12-6eх55-7796 | |
| 25 | Б***6 | Болт М14-6eх80 -7796 | |
| 26 | Б***6 | Болт М16-6eх50-7796 | |
| 27 | Б***8 | Болт М6-6eх16-7798 | |
| 28 | Г***5 | Гайка М12-6G-5915 | |
| 29 | Г***5 | Гайка М14-6G-5915 | |
| 30 | Г***5 | Гайка М16-6G-5915 | |
| 31 | Г***1 | Гайка М39х1,5-6Н-11871 | |
| 32 | 1***2 | Манжета 1.2-55х80-1-8752 | |
| 33 | 7***5 | Подшипник | |
| 34 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 14.65Г-6402 | |
| 36 | Ш***2 | Шайба 16.65Г-6402 | |
| 37 | Ш***2 | Шайба Н 39.01-11872 | |
| 38 | Ш***0 | Шпонка 12х8х70-23360 |
