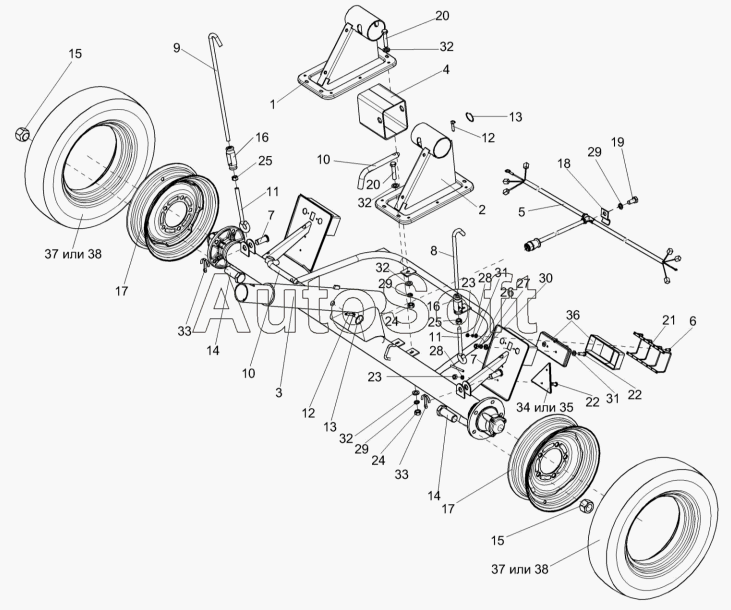

Каталог запасных частей к технике: Гомсельмаш КГС-0200000 (2010). Тележка задняя КИС 0209000А-02
29
29
29
19
20
20
21
22
22
23
23
24
24
25
25
26
27
28
28
18
30
31
31
32
32
32
32
33
33
34
35
36
37
37
38
38
8
1
2
3
4
5
6
7
7
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС0209000А-02 | К***2 | Тележка задняя | |
| КИС0209020 | К***0 | Натяжное устройство | |
| КИС0209020-01 | К***1 | Натяжное устройство | |
| КПР6102020 | К***0 | Колесо | |
| 1 | К***А | Стойка | |
| 2 | К***1 | Стойка | |
| 3 | К***1 | Рама со ступицами | |
| 4 | К***0 | Подставка | |
| 5 | К***2 | Жгут задней тележки | |
| 6 | К***0 | Решетка | |
| 7 | К***2 | Палец | |
| 8 | К***3 | Захват верхний | |
| 9 | К***1 | Захват верхний | |
| 10 | К***4 | Фиксатор | |
| 11 | К***7 | Захват нижний | |
| 12 | К***5 | Чека | |
| 13 | К***6 | Кольцо | |
| 14 | А***1 | Болт переднего колеса | |
| 15 | А***8 | Гайка крепления колеса | |
| 16 | A***1 | Гайка стяжная М16х110-1 | |
| 17 | 3***2 | Колесо в сборе | |
| 18 | 8***5 | Скоба | |
| 19 | Б***6 | Болт М8-6ех16-7796 | |
| 20 | Б***6 | Болт М8-6ех40-7796 | |
| 21 | В***3 | Винт В.М4-6ех12-17473 | |
| 22 | В***3 | Винт В.М6-6ех20-17473 | |
| 23 | Г***5 | Гайка М6-6G-5915 | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Г***5 | Гайка М16-6G-5915 | |
| 26 | Г***7 | Гайка М4-6G-5927 | |
| 27 | Ш***2 | Шайба 4.65Г-6402 | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***1 | Шайба С.4.01-11371 | |
| 31 | Ш***1 | Шайба С.6.01-11371 | |
| 32 | Ш***1 | Шайба С.8.01-11371 | |
| 33 | Ш***7 | Шплинт 5х45-397 | |
| 34 | 3***1 | Световозвращатель | |
| 35 | Ф***А | Световозвращатель | |
| 36 | 7***6 | Фонарь задний | |
| 37 | Ш***а | Шина 28LR26 | |
| 38 | Ш***а | Шина 28LR26 |
