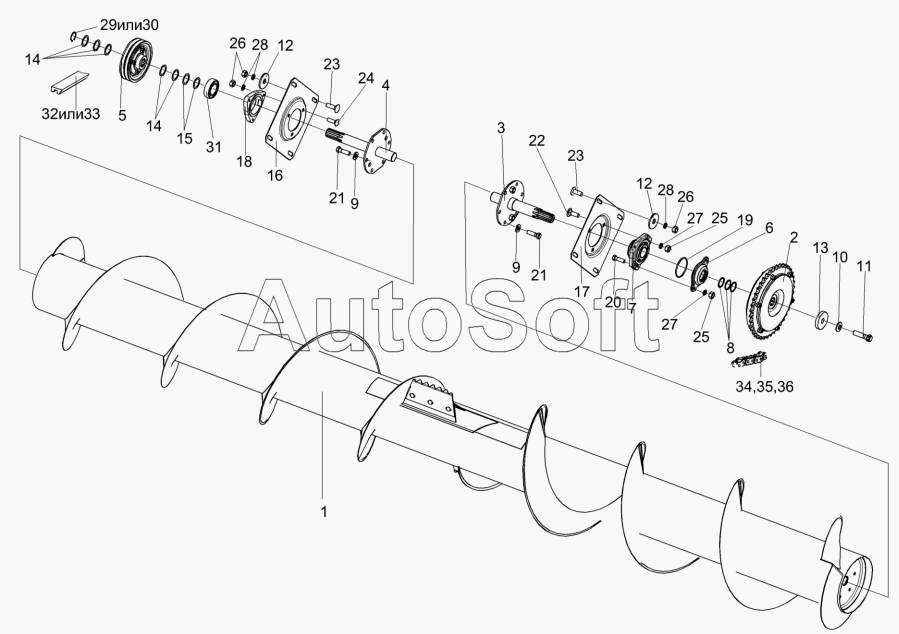

Каталог запасных частей к технике: Гомсельмаш КГС-0200000 (2010). Жатка для трав КГС 0200000 (установка шнека)
28
28
19
20
21
21
22
23
23
24
25
25
26
26
27
27
18
29
30
31
32
33
34
35
36
9
9
1
2
3
4
5
6
7
8
10
11
12
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0200000 | К***0 | Жатка для трав | |
| 1 | К***0 | Шнек | |
| 2 | К***0 | Муфта предохранительная | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Шкив | |
| 6 | К***0 | Крышка | |
| 7 | К***0 | Корпус | |
| 8 | К***2 | Шайба | |
| 9 | К***9 | Шайба | |
| 10 | К***1 | Шайба пружинная | |
| 11 | К***1 | Болт | |
| 12 | К***А | Шайба | |
| 13 | К***5 | Шайба | |
| 14 | К***9 | Шайба регулировочная | |
| 15 | К***1 | Шайба | |
| 16 | К***2 | Плита | |
| 17 | К***1 | Плита | |
| 18 | К***3 | Корпус | |
| 19 | Н***7 | Кольцо распорное | |
| 20 | Б***6 | Болт М10-6ех45-7796 | |
| 21 | Б***6 | Болт М12-6ех30-7796 | |
| 22 | Б***2 | Болт М10-6ех35-7802 | |
| 23 | Б***2 | Болт М12-6ех30-7802 | |
| 24 | Б***2 | Болт М12-6ех35-7802 | |
| 25 | Г***5 | Гайка М10-6G-5915 | |
| 26 | Г***5 | Гайка М12-6G-5915 | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 29 | В***0 | Кольцо В38-13940 | |
| 30 | В***2 | Кольцо В38-13942 | |
| 31 | 1***7 | Подшипник | |
| 32 | 2***a | Ремень | |
| 33 | 2***A | Ремень | |
| 34 | П***8 | Цепь | |
| 35 | П***8 | Звено | |
| 36 | С***8 | Звено |
