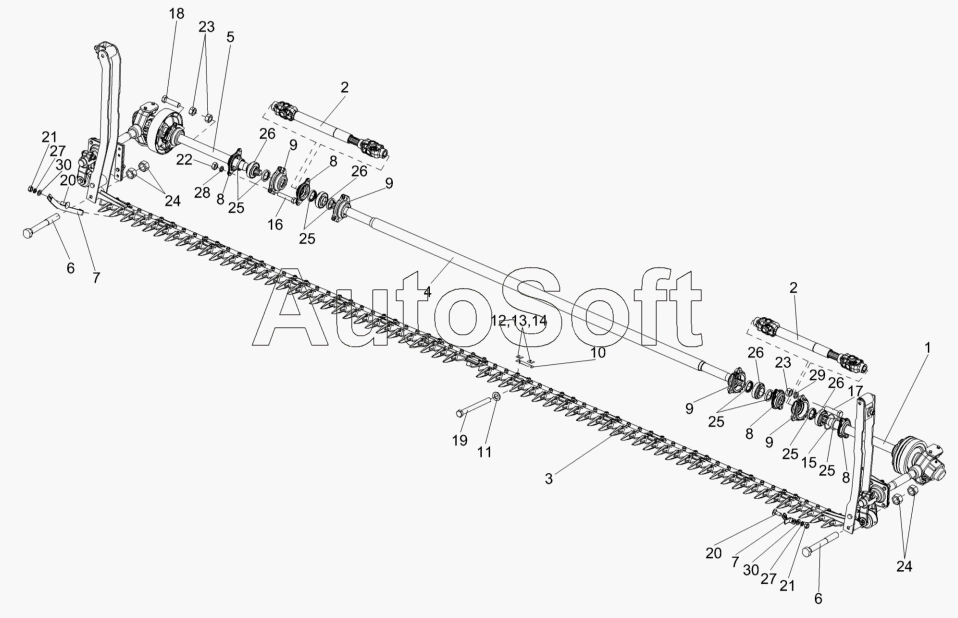

Каталог запасных частей к технике: Гомсельмаш КГС-0200000 (2010). Жатка для трав КГС 02000000 (привод аппарата режущего) (лист 1)
1
2
2
3
4
5
6
6
7
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
23
24
24
25
25
25
25
25
26
26
26
26
27
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0200000 | К***0 | Жатка для трав | |
| КИС0234000 | К***0 | Крышка | |
| КИС0235000 | К***0 | Корпус | |
| 1 | К***0 | Вал привода | |
| 2 | Ж***0 | Вал карданный телескопический | |
| 3 | К***0 | Аппарат режущий | |
| 4 | К***1 | Вал | |
| 5 | К***1 | Вал привода | |
| 6 | К***4 | Болт | |
| 7 | К***1 | Стеблеотвод | |
| 8 | К***А | Крышка подшипника | |
| 9 | К***А | Корпус подшипника | |
| 10 | К***А | Прокладка регулировочная | |
| 11 | М***1 | Шайба | |
| 12 | М***5 | Прокладка | |
| 13 | М***1 | Прокладка | |
| 14 | М***2 | Прокладка | |
| 15 | Н***7 | Кольцо распорное | |
| 16 | Б***6 | Болт М10-6ех45-7796 | |
| 17 | Б***6 | Болт | |
| 18 | Б***6 | Болт М12-6ех45-7796 | |
| 19 | Б***6 | Болт М12-6eх130-7796 | |
| 20 | Б***2 | Болт М8-6eх20-7802 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Г***5 | Гайка М12-6G-5915 | |
| 24 | Г***5 | Гайка М16-6G-5915 | |
| 25 | 2***2 | Манжета 2.2-45х65-1-8752 | |
| 26 | 1***8 | Подшипник 11209-28428 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 30 | Ш***8 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
