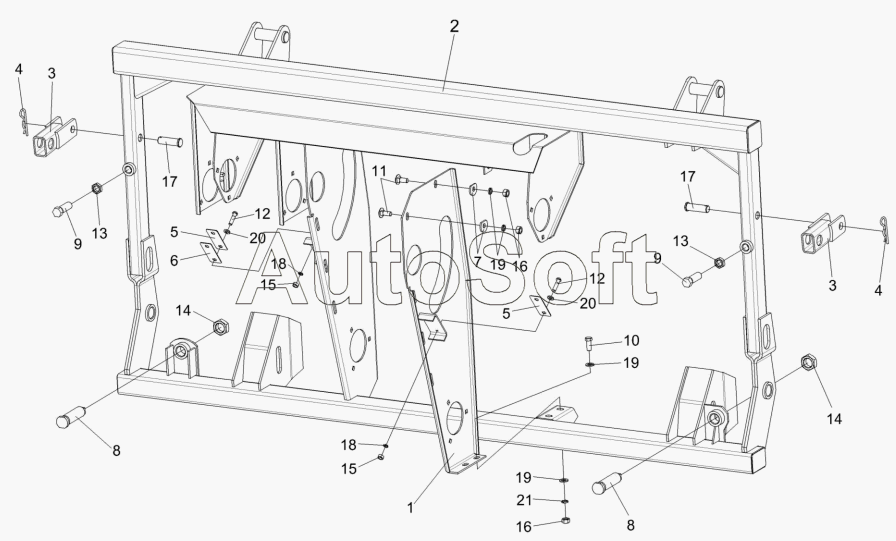

Каталог запасных частей к технике: Гомсельмаш КГС-0800000 (2010). Рамка переходная КГС 0810000 (лист 1)
11
21
20
20
19
19
19
18
18
17
17
16
16
15
15
14
14
13
13
12
12
10
9
9
8
8
7
6
5
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0810000 | К***0 | Рамка переходная | |
| 1 | К***0 | Боковина | |
| 2 | К***0 | Рамка | |
| 3 | К***0 | Тяга | |
| 4 | Ж***9 | Шплинт | |
| 5 | К***1 | Прокладка | |
| 6 | К***А | Пластина | |
| 7 | М***1 | Шайба | |
| 8 | М***4 | Винт упорный | |
| 9 | М***8 | Винт упорный | |
| 10 | Б***6 | Болт М12-6eх30-7796 | |
| 11 | Б***2 | Болт М12-6eх30-7802 | |
| 12 | В***3 | Винт B.М6-6eх25-17473 | |
| 13 | Г***6 | Гайка М20-6G-2526 | |
| 14 | Г***6 | Гайка М30х2-6G-2526 | |
| 15 | Г***5 | Гайка М6-6G-5915 | |
| 16 | Г***5 | Гайка М12-6G-5915 | |
| 17 | 6***0 | Ось | |
| 18 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 20 | Ш***1 | Шайба C.6.01-11371 | |
| 21 | Ш***1 | Шайба C.12.01-11371 |
