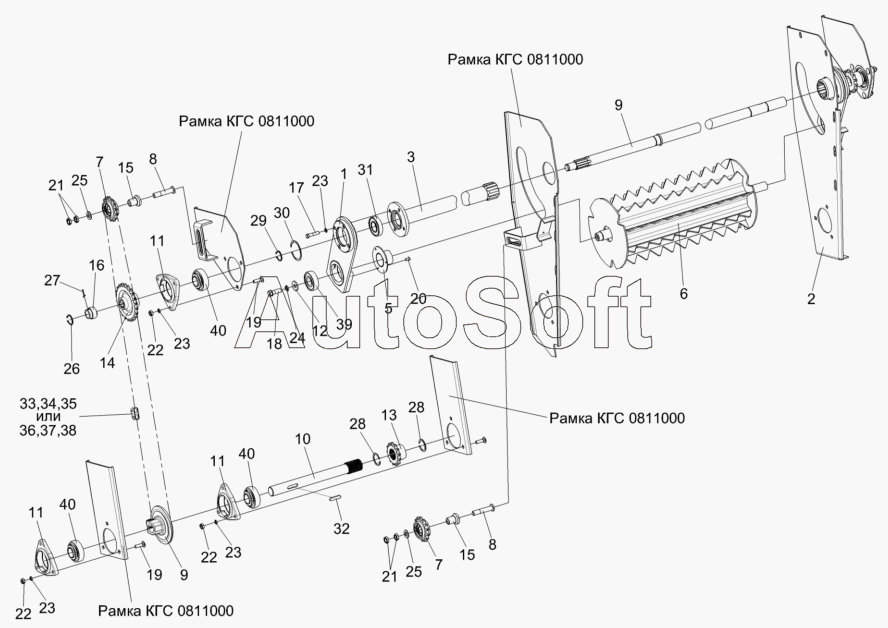

Каталог запасных частей к технике: Гомсельмаш КГС-0800000 (2010). Рамка переходная КГС 0810000 (лист 3)
34
23
23
23
23
24
25
25
26
27
28
28
29
30
31
32
33
22
22
22
35
36
37
38
39
40
40
40
11
11
11
1
2
3
5
6
7
7
8
8
9
9
10
12
13
14
15
15
16
17
18
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0810000 | К***0 | Рамка переходная | |
| МКС0215000 | М***0 | Звездочка | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Боковина | |
| 3 | К***А | Цапфа | |
| 4 | К***0 | Звездочка | |
| 5 | К***0 | Чашка | |
| 6 | К***0 | Валец | |
| 7 | М***0 | Палец | |
| 8 | К***9 | Вал | |
| 9 | К***1 | Вал | |
| 10 | К***А | Корпус подшипника | |
| 11 | К***8 | Шайба | |
| 12 | М***1 | Звездочка | |
| 13 | М***3 | Звездочка | |
| 14 | М***1 | Звездочка | |
| 15 | М***2 | Звездочка | |
| 16 | М***1 | Втулка | |
| 17 | М***2 | Винт | |
| 18 | Б***6 | Болт М10-6eх45-7796 | |
| 19 | Б***6 | Болт М14-6eх35-7796 | |
| 20 | Б***2 | Болт М10-6eх35-7802 | |
| 21 | В***5 | Винт B2.М6-6eх12-17475 | |
| 22 | Г***6 | Гайка М16-6G-2526 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 26 | Ш***1 | Шайба C.16.01-11371 | |
| 27 | Ш***7 | Шплинт 5х45-397 | |
| 28 | В***0 | Кольцо В25-13940 | |
| 29 | В***0 | Кольцо | |
| 30 | В***1 | Кольцо | |
| 31 | В***2 | Кольцо В35-13942 | |
| 32 | В***3 | Кольцо | |
| 33 | В***3 | Кольцо В72-13943 | |
| 34 | 1***2 | Подшипник 180205С17-8882 | |
| 35 | 1***2 | Подшипник 180207С17-8882 | |
| 36 | 1***2 | Подшипник 180505 С17-8882 | |
| 37 | Ш***0 | Шпонка 10х8х45-23360 | |
| 38 | 1***1 | Звено переходное 12 А-1 | |
| 39 | П***1 | Звено П-12А-1 с шплинтом ISO 606 | |
| 40 | C***1 | Звено C-12 A-1 | |
| 41 | Ц***ь | Цепь | |
| 42 | З***о | Звено к цепи | |
| 43 | З***о | Звено к цепи | |
| 44 | 5***7 | Подшипник | |
| 45 | 1***7 | Подшипник |
