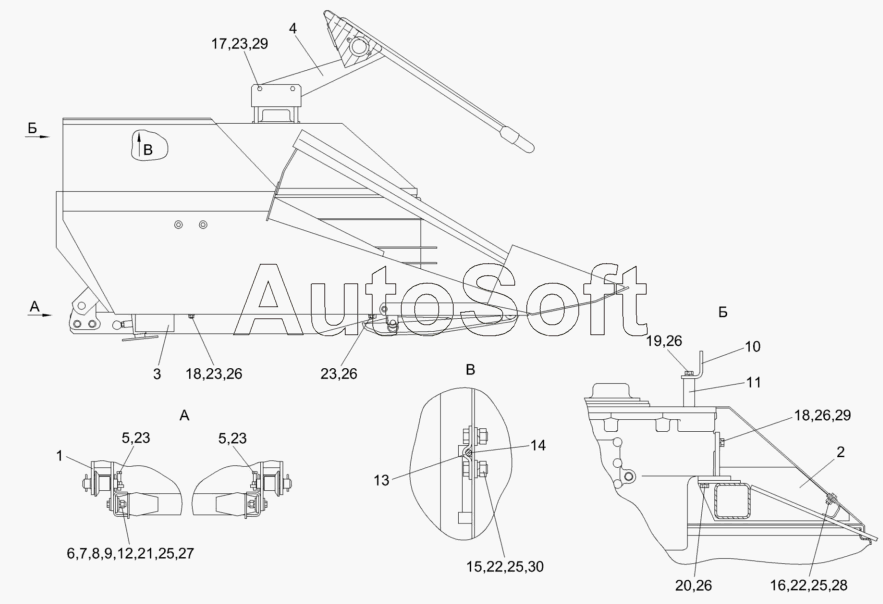

Каталог запасных частей к технике: Гомсельмаш КГС-0800000 (2010). Жатка КГС 0800010 (вид сбоку)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
23
23
23
23
25
25
25
26
26
26
26
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0800010 | К***0 | Жатка | |
| 1 | К***0 | Рама навески | |
| 2 | К***0 | Рама навески | |
| 3 | М***0 | Платформа | |
| 4 | П***0 | Брус заламывающий | |
| 5 | К***1 | Болт | |
| 6 | К***2 | Шайба специальная | |
| 7 | П***1 | Шайба | |
| 8 | П***1 | Шайба | |
| 9 | П***2 | Шайба | |
| 10 | П***1 | Уголок | |
| 11 | П***4 | Втулка | |
| 12 | П***5 | Накладка | |
| 13 | П***5 | Петля | |
| 14 | П***8 | Кронштейн | |
| 15 | Б***6 | Болт М8-6eх16-7796 | |
| 16 | Б***6 | Болт М8-6eх20-7796 | |
| 17 | Б***6 | Болт М12-6eх25-7796 | |
| 18 | Б***6 | Болт М12-6eх35-7796 | |
| 19 | Б***6 | Болт М12-6eх90-7796 | |
| 20 | Б***6 | Болт М12-6eх50-7796 | |
| 21 | Б***6 | Болт М16-6eх60-7796 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М12-6G-5915 | |
| 24 | Г***5 | Гайка М16-6G-5915 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 28 | Ш***8 | Шайба A 8.01-6958 | |
| 29 | Ш***8 | Шайба A 12.01-6958 | |
| 30 | Ш***1 | Шайба C.8.01-11371 |
