Каталог запасных частей к технике: Гомсельмаш ПКК-0200000А-06 (2010). Барабаны с приводом ПКК 0202300-02
31
31
20
20
21
21
22
22
22
22
23
23
24
24
25
25
25
25
26
26
26
26
27
27
27
27
27
27
28
28
29
29
30
30
19
19
32
32
33
33
34
34
35
35
36
36
36
36
37
37
37
37
38
38
38
38
38
38
39
39
40
40
40
40
41
41
42
42
8
8
1
2
3
4
5
6
7
7
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18

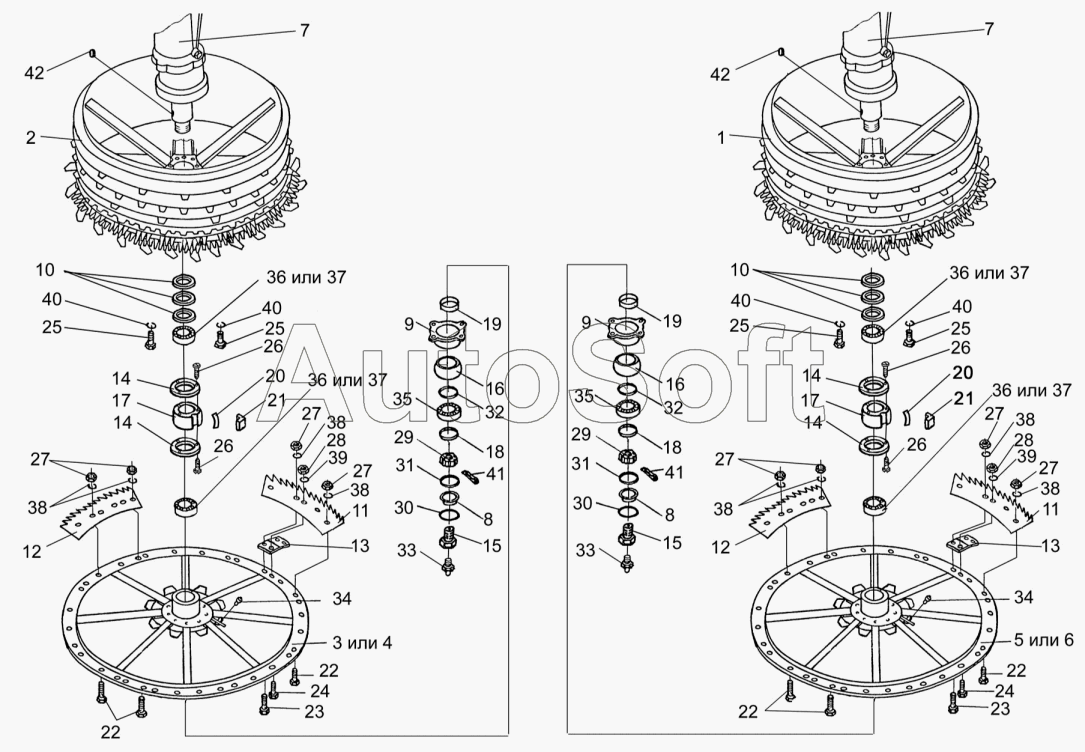

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0202300-02 | П***2 | Барабаны с приводом | |
| ПКК0202450 | П***0 | Опора | |
| ПКК0202800 | П***0 | Ротор | |
| ПКК0202800-01 | П***1 | Ротор | |
| ПКК0202920 | П***0 | Муфта обгонная | |
| 1 | П***0 | Барабан | |
| 2 | П***1 | Барабан | |
| 3 | П***0 | Рама ротора правого | |
| 4 | П***2 | Рама ротора правого | |
| 5 | П***0 | Рама ротора левого | |
| 6 | П***2 | Рама ротора левого | |
| 7 | П***2 | Привод угловой | |
| 8 | П***1 | Крышка | |
| 9 | П***3 | Корпус-опора | |
| 10 | П***4 | Шайба | |
| 11 | П***5 | Нож | |
| 12 | П***1 | Нож | |
| 13 | П***4 | Скребок | |
| 14 | П***5 | Кольцо | |
| 15 | П***5 | Штуцер | |
| 16 | П***2 | Вкладыш | |
| 17 | П***3 | Муфта обгонная | |
| 18 | П***2 | Шайба | |
| 19 | П***1 | Втулка | |
| 20 | 0***8 | Пружина | |
| 21 | 0***9 | Сухарик | |
| 22 | Б***6 | Болт М8-6ех16-7796 | |
| 23 | Б***6 | Болт М8-6ех30-7796 | |
| 24 | Б***6 | Болт М10-6ех30-7796 | |
| 25 | Б***6 | Болт 3М14-6ех45-7796 | |
| 26 | В***5 | Винт В2.М5-6ех14-17475 | |
| 27 | Г***5 | Гайка M8-6G-5915 | |
| 28 | Г***5 | Гайка М10-6G-5915 | |
| 29 | Г***5 | Гайка M24x2-6G-5935 | |
| 30 | В***3 | Кольцо | |
| 31 | 0***3 | Кольцо 082-090-46-2-2-18829/9833 | |
| 32 | 2***2 | Манжета 2.2.50x70-1-8752 | |
| 33 | 1***3 | Масленка 1.1-19853 | |
| 34 | 2***3 | Масленка | |
| 35 | 3***8 | Подшипник 308-8338 | |
| 36 | 1***2 | Подшипник | |
| 37 | 1***2 | Подшипник 180508-8882 | |
| 38 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 41 | Ш***7 | Шплинт 5х40-397 | |
| 42 | Ш***0 | Шпонка 12х8х70-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
