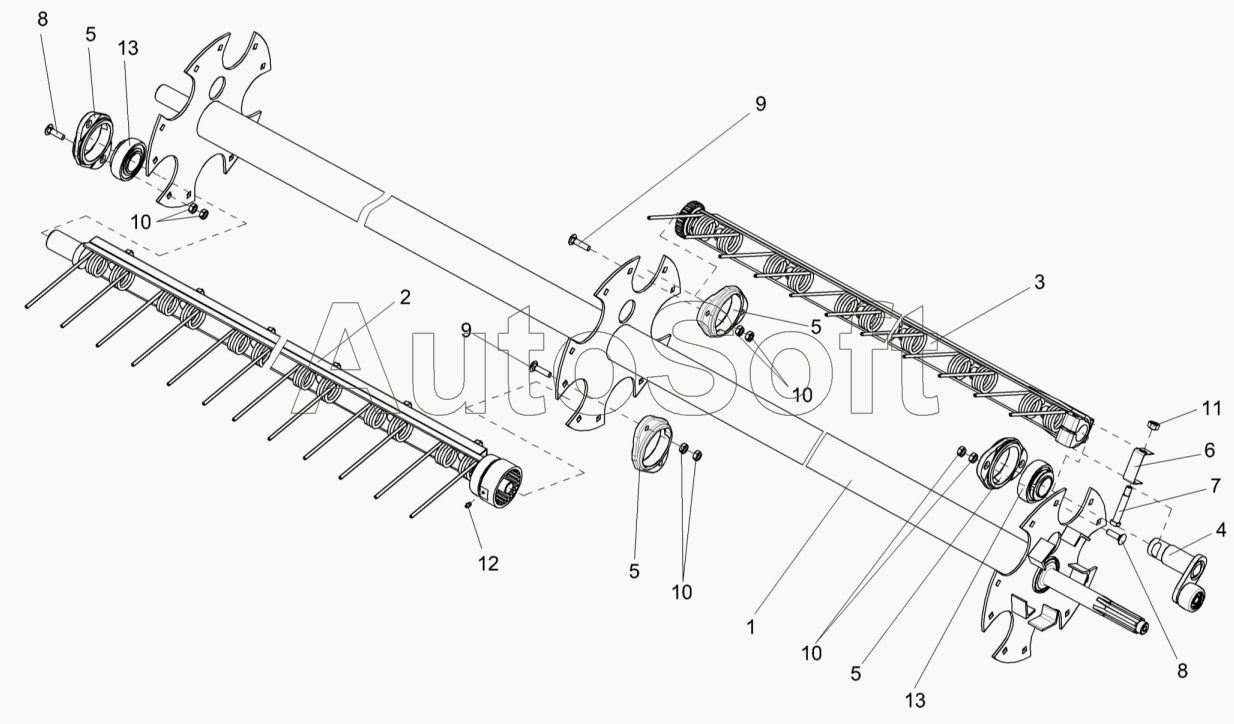

Каталог запасных частей к технике: Гомсельмаш КВС-1-3900000 (2007). Устройство подбирающее КВС-1-3903000
КВС-1-3903000
1
2
3
4
5
5
5
5
6
7
8
8
9
9
10
10
10
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-3903000 | К***0 | Устройство подбирающее | |
| 1 | К***А | Вал с дисками | |
| 2 | К***0 | Граблина | |
| 3 | К***0 | Граблина | |
| 4 | К***0 | Эксцентрик с роликом | |
| 5 | М***4 | Корпус | |
| 6 | П***3 | Шайба | |
| 7 | П***6 | Болт специальный М12х75 | |
| 8 | Б***2 | Болт М10-6ех35-7802 | |
| 9 | Б***2 | Болт М10-6ех40-7802 | |
| 10 | Г***5 | Гайка М10-6G-5915 | |
| 11 | Г***5 | Гайка М12-6G-5915 | |
| 12 | 1***3 | Масленка 1.1-19853 | |
| 13 | 1***8 | Подшипник 1680208 |
