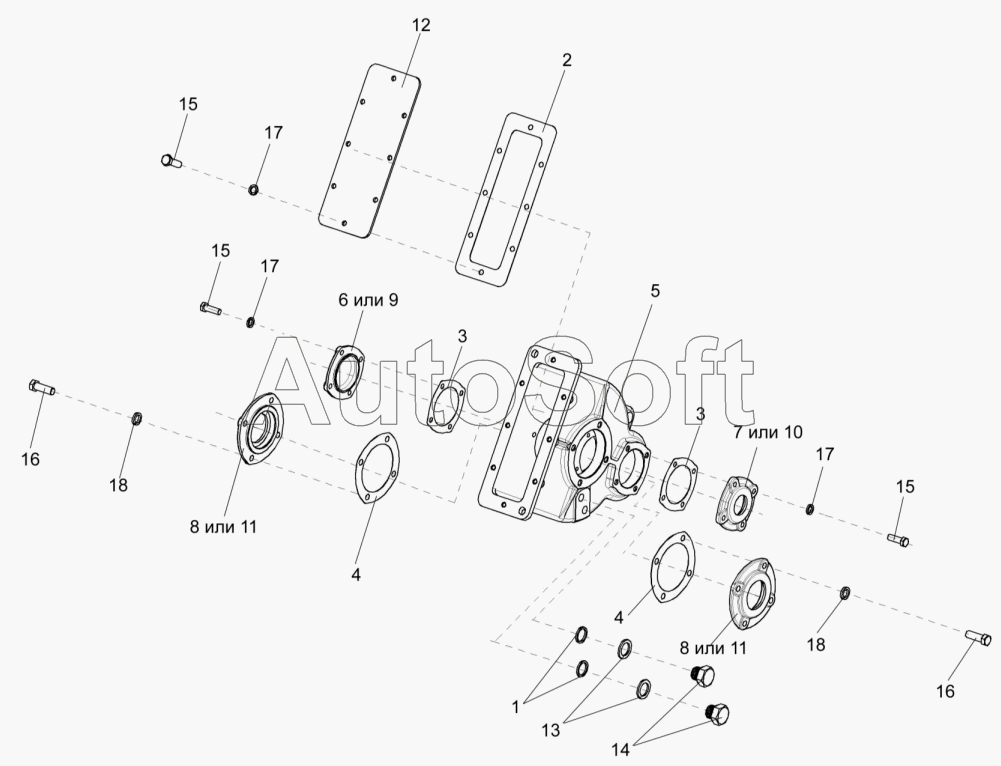

Каталог запасных частей к технике: Гомсельмаш КВС-1-3900000 (2007). Редуктор КИС 0904000Б-01 (лист 1)
КИС0904000Б-01
1
2
3
3
4
4
5
6
7
8
8
9
10
11
11
12
13
14
15
15
15
16
16
17
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС0904000Б-01 | К***1 | Редуктор | |
| 1 | К***5 | Прокладка | |
| 2 | К***А | Прокладка | |
| 3 | К***А | Прокладка | |
| 4 | К***А | Прокладка | |
| 5 | К***1 | Корпус | |
| 6 | К***5 | Крышка | |
| 7 | К***6 | Крышка | |
| 8 | К***7 | Крышка | |
| 9 | К***А | Крышка | |
| 10 | К***2 | Крышка | |
| 11 | К***А | Крышка | |
| 12 | К***В | Крышка | |
| 13 | К***1 | Шайба | |
| 14 | К***5 | Пробка | |
| 15 | Б***6 | Болт М8-6ех25-7796 | |
| 16 | Б***6 | Болт М10-6ех30-7796 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 10Т.65Г-6402 |
