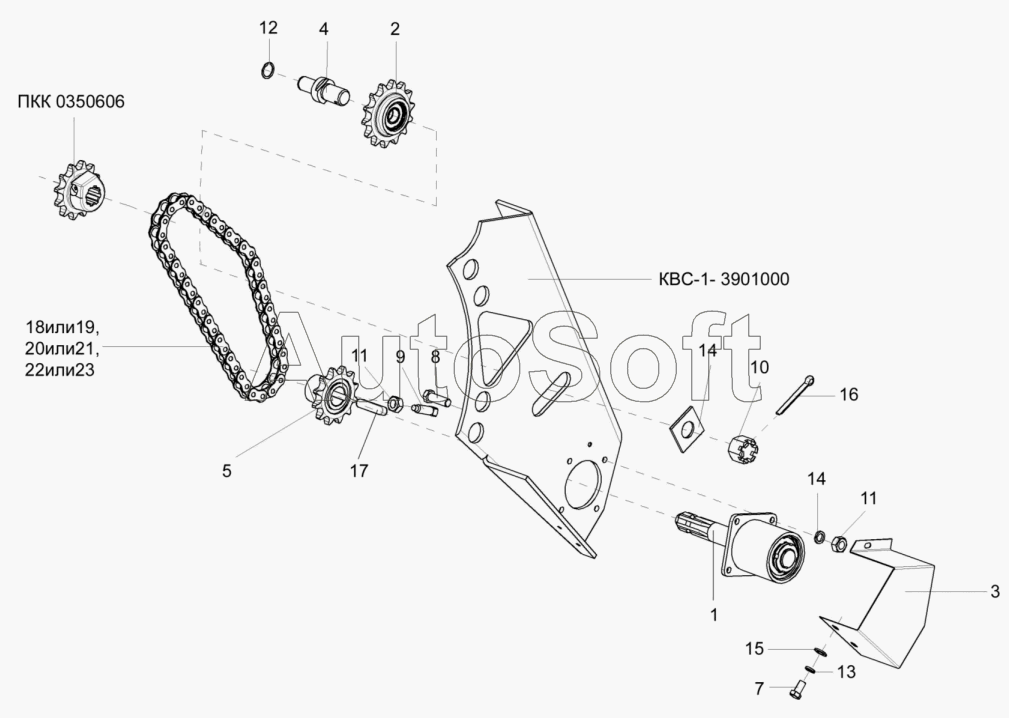

Каталог запасных частей к технике: Гомсельмаш КВС-1-3900000 (2007). Установка контрпривода КВС-1-3906000
13
ПКК0350606
КВС-1-3901000
23
22
21
20
19
18
17
16
15
14
14
1
12
11
11
10
9
8
7
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-3901000 | К***0 | Устройство подбирающее | |
| ПКК0350606 | П***6 | Звездочка | |
| 1 | К***0 | Контрпривод | |
| 2 | П***0 | Звездочка | |
| 3 | К***2 | Крышка | |
| 4 | К***6 | Ось | |
| 5 | К***А | Звездочка | |
| 6 | П***2 | Шайба | |
| 7 | Б***6 | Болт М8-6ех16-7796 | |
| 8 | Б***6 | Болт М10-6ех30-7796 | |
| 9 | В***5 | Винт В.М10-6ех30-1485 | |
| 10 | Г***8 | Гайка М30х2 -6G-2528 | |
| 11 | Г***5 | Гайка М10-6G-5915 | |
| 12 | В***0 | Кольцо В25-13940 | |
| 13 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 14 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 15 | Ш***1 | Шайба С.8.01-11371 | |
| 16 | Ш***7 | Шплинт 6,4х50-397 | |
| 17 | Ш***0 | Шпонка 10х8х45-23360 | |
| 18 | З***о | Звено к цепи | |
| 19 | С***1 | Звено | |
| 20 | З***о | Звено к цепи | |
| 21 | П***1 | Звено | |
| 22 | Ц***ь | Цепь | |
| 23 | 1***1 | Цепь |
