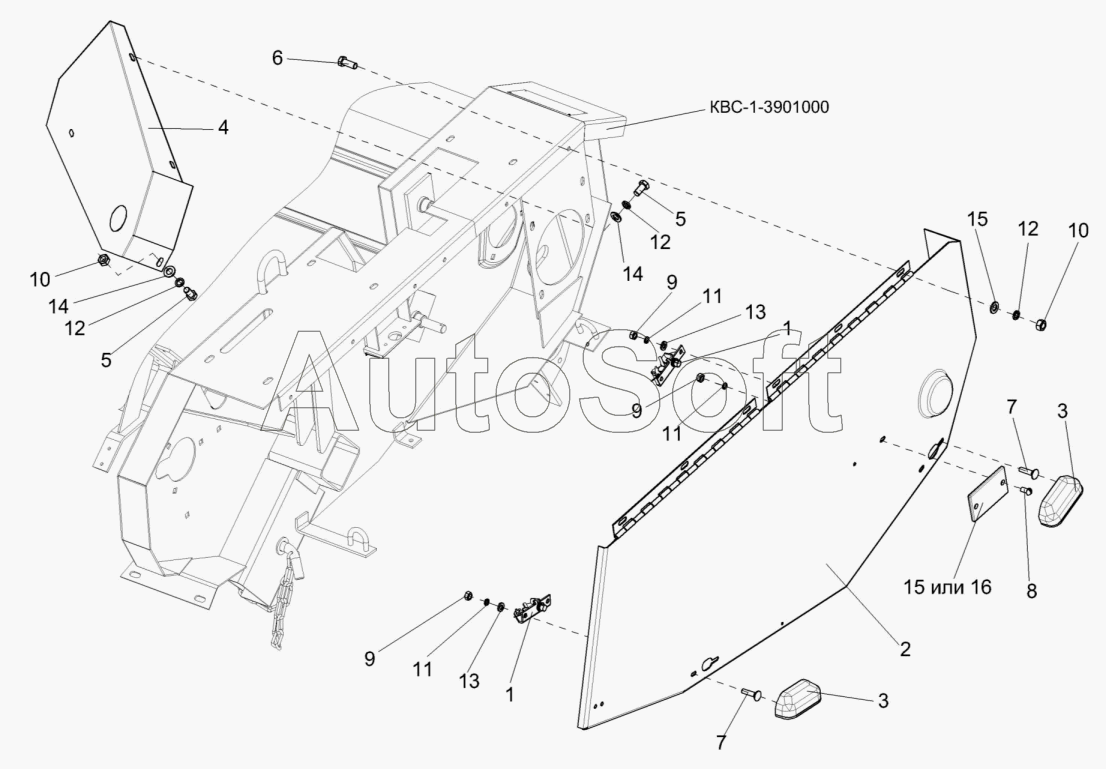

Каталог запасных частей к технике: Гомсельмаш КВС-1-3900000 (2007). Ограждение левое КВС-1-3910000. Щит КВС-1-39000403
9
9
9
КВС-1-3901000
16
15
15
14
14
13
13
12
12
12
11
11
11
10
10
1
1
8
7
7
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-3901000 | К***0 | Устройство подбирающее | |
| 1 | К***0 | Замок | |
| 2 | К***0 | Ограждение левое | |
| 3 | К***5 | Рукоятка | |
| 4 | К***3 | Щит | |
| 5 | Б***6 | Болт М8-6ех16-7796 | |
| 6 | Б***6 | Болт М8-6ех20-7796 | |
| 7 | Б***2 | Болт М6-6ех25-7802 | |
| 8 | В***3 | Винт В.М6-6ех12-17473 | |
| 9 | Г***5 | Гайка М6-6G-5915 | |
| 10 | Г***5 | Гайка М8-6G-5915 | |
| 11 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 12 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 13 | Ш***1 | Шайба С.6.01-11371 | |
| 14 | Ш***1 | Шайба С.8.01-11371 | |
| 15 | Ф***» | Световозвращатель | |
| 16 | 3***1 | Световозвращатель |
