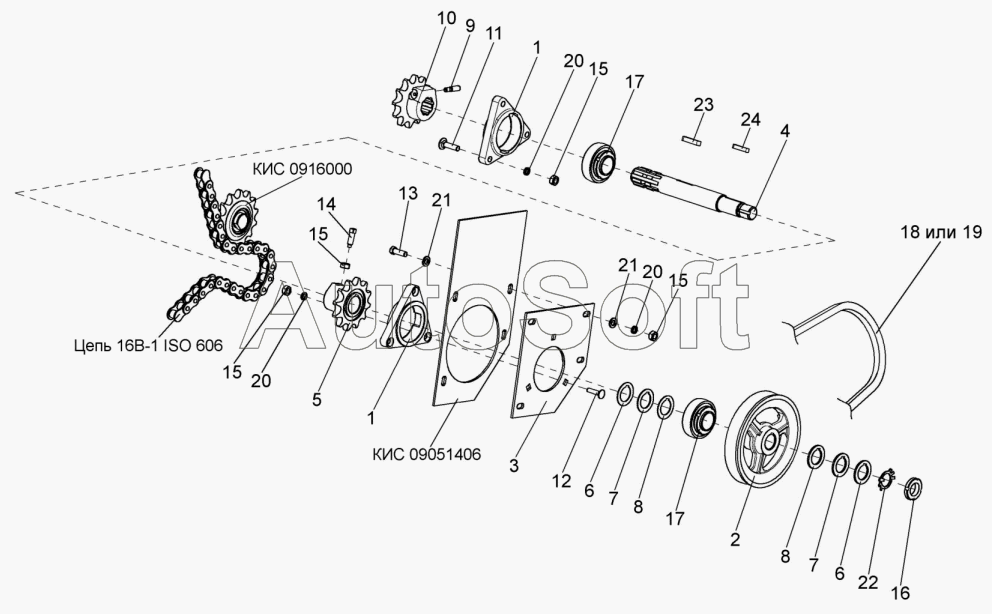

Каталог запасных частей к технике: Гомсельмаш КВС-1-3900000 (2007). Установка привода подбирающего устройства и шнека
14
КИС0916000
16В-1ISO606
24
23
22
21
21
20
20
20
19
18
17
17
16
15
15
15
15
1
1
13
12
11
10
9
8
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16В-1ISO606 | 1***6 | Цепь 16 В-1 ISO 606 | |
| КИС0916000 | К***0 | Ролик натяжной | |
| 1 | К***1 | Корпус подшипника | |
| 2 | К***В | Шкив | |
| 3 | К***Б | Пластина | |
| 4 | К***Г | Вал | |
| 5 | К***А | Звездочка | |
| 6 | К***Б | Шайба | |
| 7 | К***Б | Шайба | |
| 8 | К***Б | Шайба | |
| 9 | П***5 | Фиксатор | |
| 10 | П***6 | Звездочка | |
| 11 | Б***6 | Болт М10-6ех30-7796 | |
| 12 | Б***2 | Болт М10-6ех35-7802 | |
| 13 | Б***2 | Болт М10-6ех40-7802 | |
| 14 | В***5 | Винт В.М10-6ех30-1485 | |
| 15 | Г***5 | Гайка М10-6G-5915 | |
| 16 | Г***1 | Гайка М27х1.5-6Н-11871 | |
| 17 | 1***7 | Подшипник | |
| 18 | С***1 | Ремень | |
| 19 | Н***0 | Ремень | |
| 20 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 21 | Ш***1 | Шайба С.10.01-11371 | |
| 22 | Ш***2 | Шайба Н.27.01-11872 | |
| 23 | Ш***0 | Шпонка 8х7х40-23360 | |
| 24 | Ш***0 | Шпонка 10х8х45-23360 |
