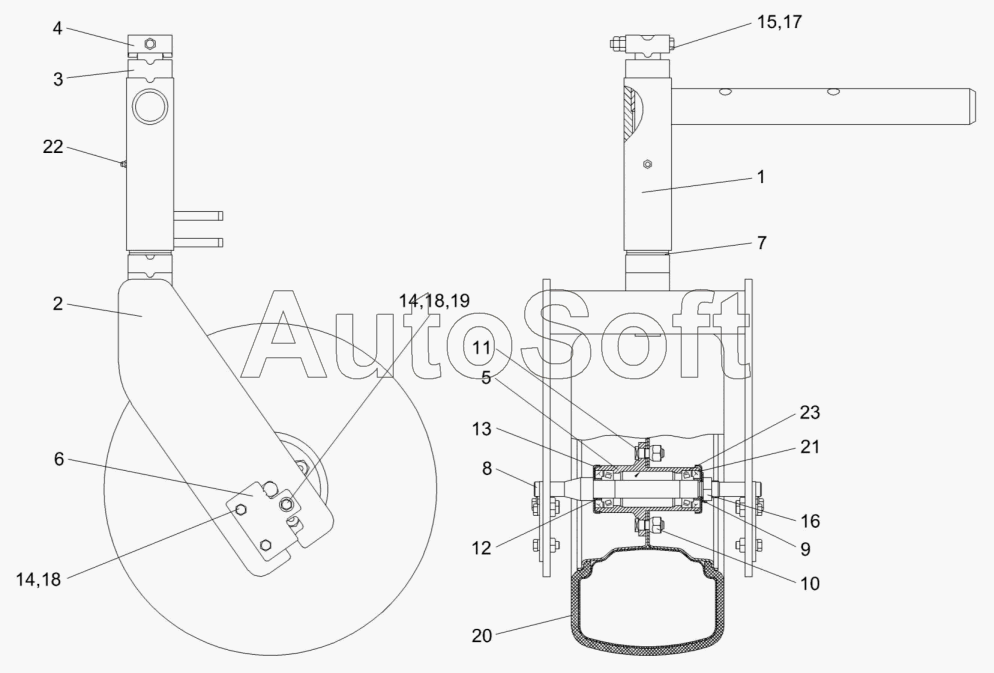

Каталог запасных частей к технике: Гомсельмаш КВС-4-3900000 (2010). Колесо флюгерное КВС-4-3920100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-4-3920100 | К***0 | Колесо флюгерное | |
| КВС-4-3920110 | К***0 | Ступица | |
| КВС-4-3920120 | К***0 | Колесо | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Вилка колеса | |
| 3 | К***1 | Шайба | |
| 4 | К***1 | Шайба | |
| 5 | К***2 | Ступица колеса | |
| 6 | К***2 | Шайба | |
| 7 | К***А | Шайба | |
| 8 | К***1 | Ось колеса | |
| 9 | К***7 | Шайба специальная | |
| 10 | A***1 | Гайка | |
| 11 | A***1 | Болт | |
| 12 | 8***4 | Втулка | |
| 13 | 8***5 | Шайба | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Б***6 | Болт М10-6eх80-7796 | |
| 16 | Г***6 | Гайка М24х2-6G-2526 | |
| 17 | Г***5 | Гайка М10-6G-5915 | |
| 18 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 19 | Ш***1 | Шайба С.10.01-11371 | |
| 20 | К***о | Колесо комплектное | |
| 21 | 1***2 | Манжета 1.2-30х52-1-8752 | |
| 22 | 1***3 | Масленка 1.1-19853 | |
| 23 | 7***5 | Подшипник 7205А-27365 |
