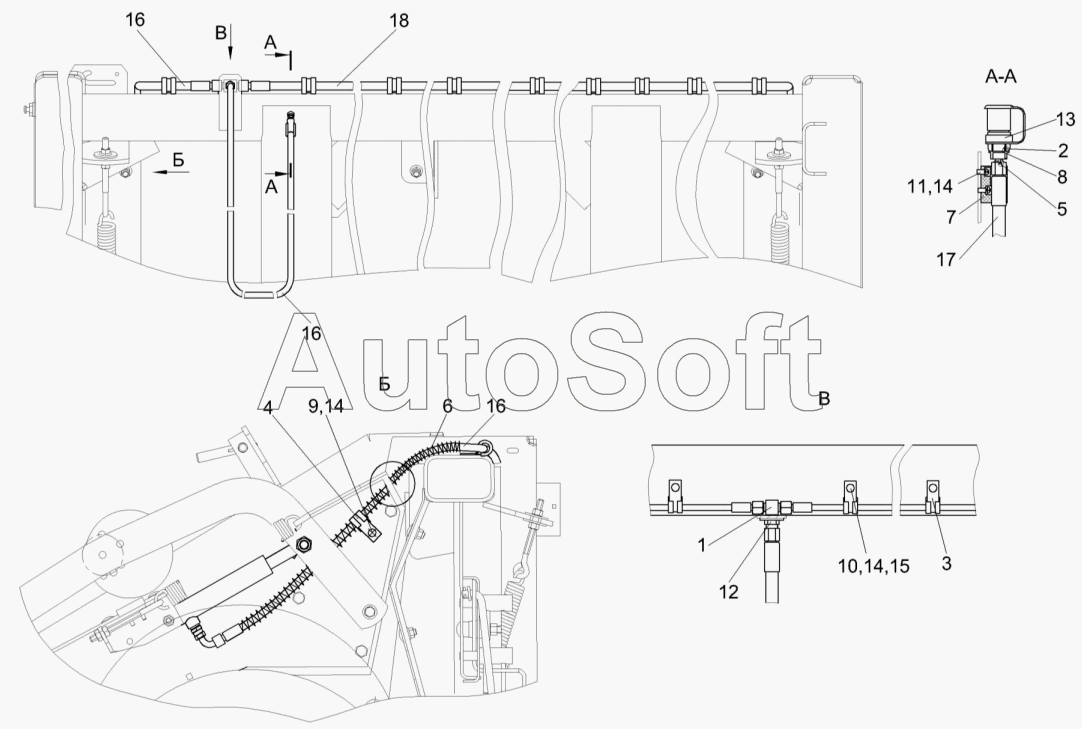

Каталог запасных частей к технике: Гомсельмаш КВС-4-3900000 (2010). Гидросистема подборщика КВС-4-3912000-01
8
18
17
16
16
16
15
14
14
14
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-4-3912000-01 | К***1 | Гидросистема подборщика | |
| КВС-4-3912650 | К***0 | Дроссель | |
| КВС-4-3912660 | К***0 | Полумуфта внутренняя | |
| 1 | К***0 | Тройник | |
| 2 | М***0 | Полумуфта внутренняя | |
| 3 | К***0 | Хомут | |
| 4 | К***3 | Хомут | |
| 5 | К***3 | Дроссель | |
| 6 | К***1 | Оплетка HP 20/16 | |
| 7 | К***2 | Держатель | |
| 8 | У***8 | Штуцер | |
| 9 | Б***8 | Болт М6-6eх14-7798 | |
| 10 | Б***8 | Болт М6-6eх20-7798 | |
| 11 | В***3 | Винт В.М6-6eх12-17473 | |
| 12 | Г***6 | Гайка М14х1,5-6G-2526 | |
| 13 | 0***3 | Кольцо 019-022-19-2-2-18829/9833 | |
| 14 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 15 | Ш***8 | Шайба | |
| 16 | Р***r | Рукав высокого давления | |
| 17 | Р***0 | Рукав высокого давления | |
| 18 | Р***r | Рукав высокого давления |
