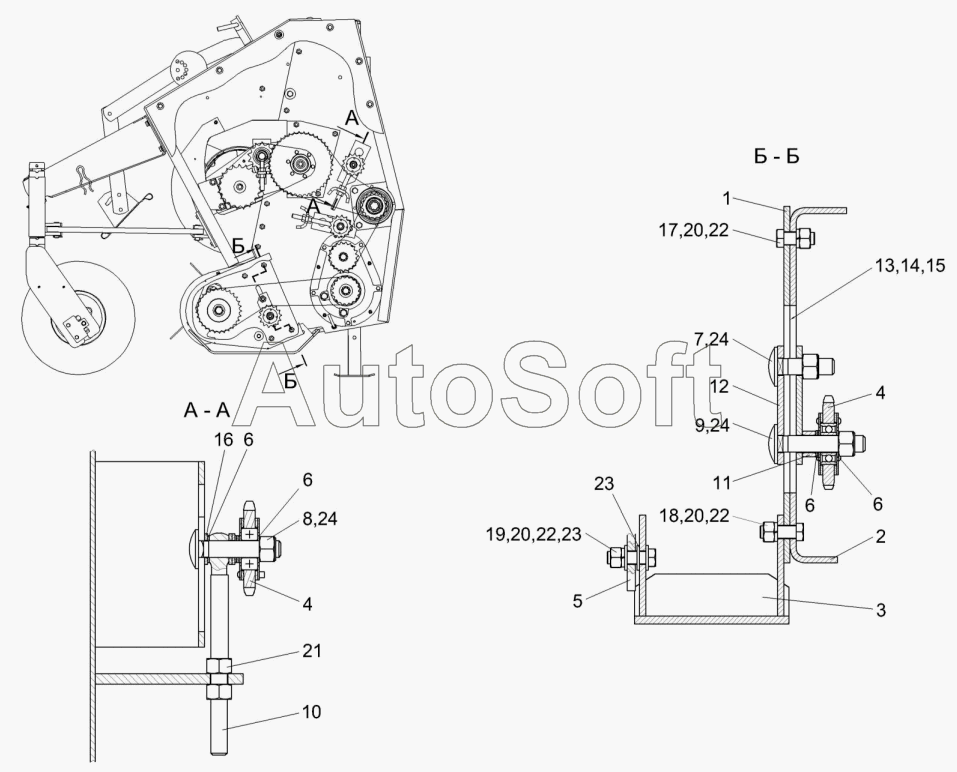

Каталог запасных частей к технике: Гомсельмаш КВС-4-3900000 (2010). Подборщик КВС-4-3900000 (вид сбоку) (лист 4)
1
2
3
4
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
22
22
23
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-4-3900000 | К***0 | Подборщик | |
| 1 | К***0 | Балка | |
| 2 | К***0 | Стенка | |
| 3 | К***0 | Башмак | |
| 4 | К***0 | Звездочка | |
| 5 | К***8 | Кронштейн | |
| 6 | К***7 | Шайба | |
| 7 | К***7 | Болт | |
| 8 | К***1 | Болт | |
| 9 | К***2 | Болт | |
| 10 | К***8 | Стержень | |
| 11 | К***3 | Втулка | |
| 12 | К***7 | Планка | |
| 13 | К***А | Прокладка | |
| 14 | К***1 | Прокладка | |
| 15 | К***2 | Прокладка | |
| 16 | П***2 | Шайба | |
| 17 | Б***6 | Болт М12-6eх30-7796 | |
| 18 | Б***6 | Болт М12-6eх35-7796 | |
| 19 | Б***6 | Болт М12-6eх40-7796 | |
| 20 | Г***5 | Гайка М12-6G-5915 | |
| 21 | Г***5 | Гайка М16-6G-5915 | |
| 22 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 23 | Ш***1 | Шайба С.12.01-11371 | |
| 24 | Г***5 | Гайка М16-10 DIN 985 |
