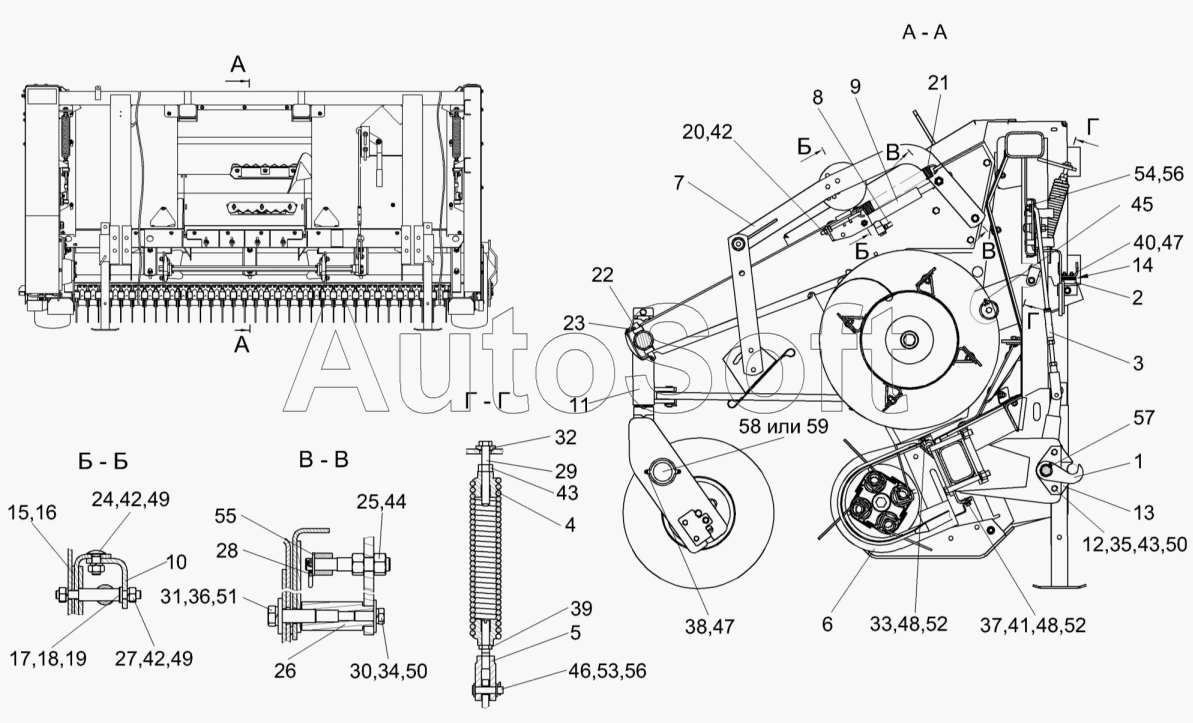

Каталог запасных частей к технике: Гомсельмаш КВС-4-3900000 (2010). Подборщик КВС-4-3900000 (вид спереди) (лист 2)
45
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
43
44
30
46
47
47
48
48
49
49
50
50
51
52
52
53
54
55
56
56
57
58
59
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-4-3900000 | К***0 | Подборщик | |
| 1 | К***0 | Крюк | |
| 2 | К***0 | Аммортизатор | |
| 3 | К***0 | Тяга | |
| 4 | К***0 | Пружина | |
| 5 | К***0 | Вилка | |
| 6 | К***0 | Скат правый | |
| 7 | К***0 | Рамка прижимная | |
| 8 | К***1 | Гидросистема подборщика | |
| 9 | К***0 | Гидроцилиндр | |
| 10 | К***1 | Кронштейн | |
| 11 | К***0 | Колесо флюгерное | |
| 12 | К***5 | Шайба | |
| 13 | К***3 | Ловитель | |
| 14 | К***9 | Компенсатор | |
| 15 | К***2 | Пластина | |
| 16 | К***1 | Пластина | |
| 17 | К***5 | Шайба | |
| 18 | К***1 | Шайба | |
| 19 | К***2 | Шайба | |
| 20 | К***2 | Захват | |
| 21 | К***А | Пружина | |
| 22 | К***7 | Палец | |
| 23 | К***8 | Пружина | |
| 24 | К***1 | Болт | |
| 25 | К***2 | Палец | |
| 26 | К***6 | Ось | |
| 27 | К***2 | Палец | |
| 28 | Ж***9 | Шплинт | |
| 29 | К***А | Болт нажимной | |
| 30 | К***2 | Шайба | |
| 31 | К***5 | Шайба | |
| 32 | К***5 | Шайба сферическая | |
| 33 | Б***6 | Болт М8-6eх16-7796 | |
| 34 | Б***6 | Болт М12-6eх30-7796 | |
| 35 | Б***6 | Болт М12-6eх45-7796 | |
| 36 | Б***6 | Болт М16-6eх50-7796 | |
| 37 | Б***2 | Болт М8-6eх20-7802 | |
| 38 | В***3 | Винт В.М6-6eх12-17473 | |
| 39 | Г***6 | Гайка М12LH-6G-2526 | |
| 40 | Г***5 | Гайка М6-6G-5915 | |
| 41 | Г***5 | Гайка М8-6G-5915 | |
| 42 | Г***5 | Гайка М10-6G-5915 | |
| 43 | Г***5 | Гайка М12-6G-5915 | |
| 44 | Г***5 | Гайка М16-6G-5915 | |
| 45 | 1***3 | Масленка 1.1-19853 | |
| 46 | 6***0 | Ось 6-10 b12х45-9650 | |
| 47 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 48 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 49 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 50 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 51 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 52 | Ш***1 | Шайба С.8.01-11371 | |
| 53 | Ш***1 | Шайба С.10.01-11371 | |
| 54 | Ш***1 | Шайба С.12.01-11371 | |
| 55 | Ш***1 | Шайба С.14.01-11371 | |
| 56 | Ш***7 | Шплинт 3,2х20-397 | |
| 57 | Ш***7 | Шплинт 6,3х50-397 | |
| 58 | Ф***1 | Световозвращатель | |
| 59 | 3***1 | Световозвращатель 3222.3731 |
