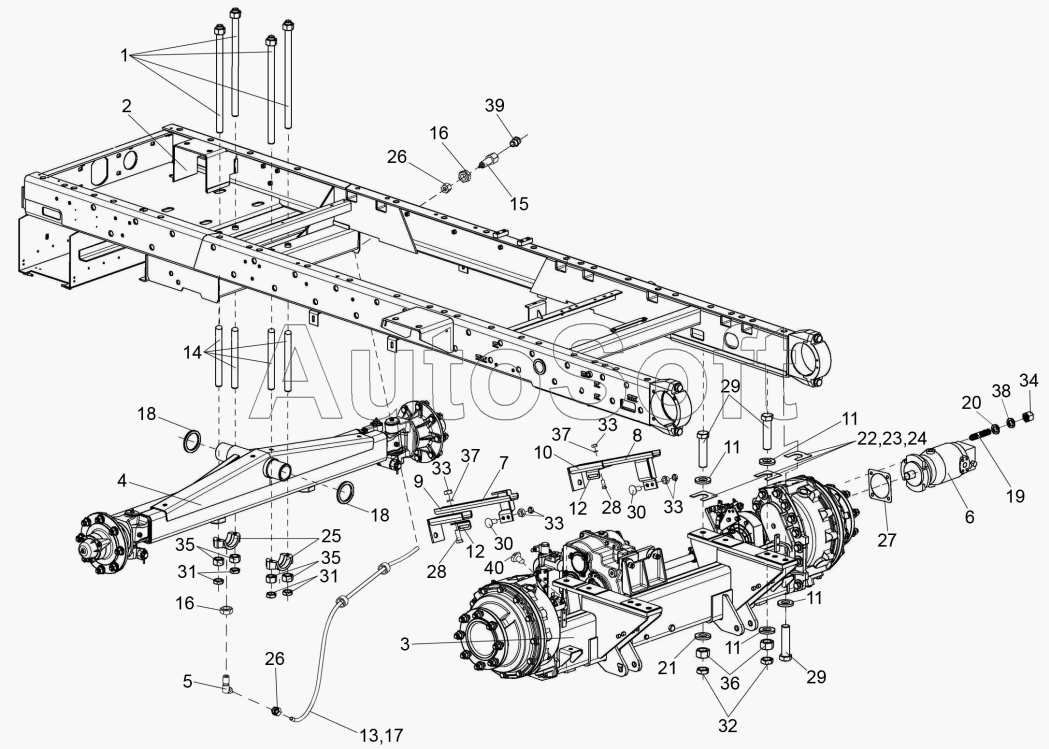

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Шасси КВС-2-0101500 (лист 2)
30
30
20
21
22
23
24
25
26
26
27
28
28
29
29
19
31
31
32
33
33
33
33
34
35
35
36
37
37
38
39
40
9
1
2
3
4
5
6
7
8
10
11
11
11
11
12
12
13
14
15
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0101020 | К***0 | Держатель | |
| КВС-1-0101020-01 | К***1 | Держатель | |
| КВС-1-0102090 | К***0 | Балка | |
| 1 | К***0 | Болт специальный | |
| 2 | К***0 | Рама шасси | |
| 3 | К***0 | Мост ведущий | |
| 4 | К***0 | Мост управляемых колес | |
| 5 | К***А | Угольник | |
| 6 | К***1 | Гидромотор | |
| 7 | У***А | Опора | |
| 8 | У***1 | Опора | |
| 9 | У***А | Кронштейн | |
| 10 | У***1 | Кронштейн | |
| 11 | К***1 | Шайба | |
| 12 | К***8 | Уголок | |
| 13 | К***5 | Оболочка | |
| 14 | К***2 | Втулка | |
| 15 | К***9 | Штуцер | |
| 16 | К***4 | Гайка | |
| 17 | П***5 | Трубка | |
| 18 | Р***8 | Шайба | |
| 19 | Р***Б | Шпилька | |
| 20 | У***3 | Шайба | |
| 21 | У***4 | Шайба | |
| 22 | У***4 | Прокладка | |
| 23 | У***1 | Прокладка | |
| 24 | У***2 | Прокладка | |
| 25 | У***8 | Крышка подшипника | |
| 26 | У***9 | Гайка | |
| 27 | 3***9 | Прокладка гидромотора | |
| 28 | Б***6 | Болт М10-6ех25-7796 | |
| 29 | Б***6 | Болт М20х1,5-6ех90-7796 | |
| 30 | Б***2 | Болт М10-6ех30-7802 | |
| 31 | Г***6 | Гайка М16-6G-2526 | |
| 32 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 33 | Г***5 | Гайка М10-6G-5915 | |
| 34 | Г***5 | Гайка М14-6G-5915 | |
| 35 | Г***5 | Гайка М16-6G-5915 | |
| 36 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 37 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 39 | 2***3 | Масленка | |
| 40 | П***М | Преобразователь первичный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
