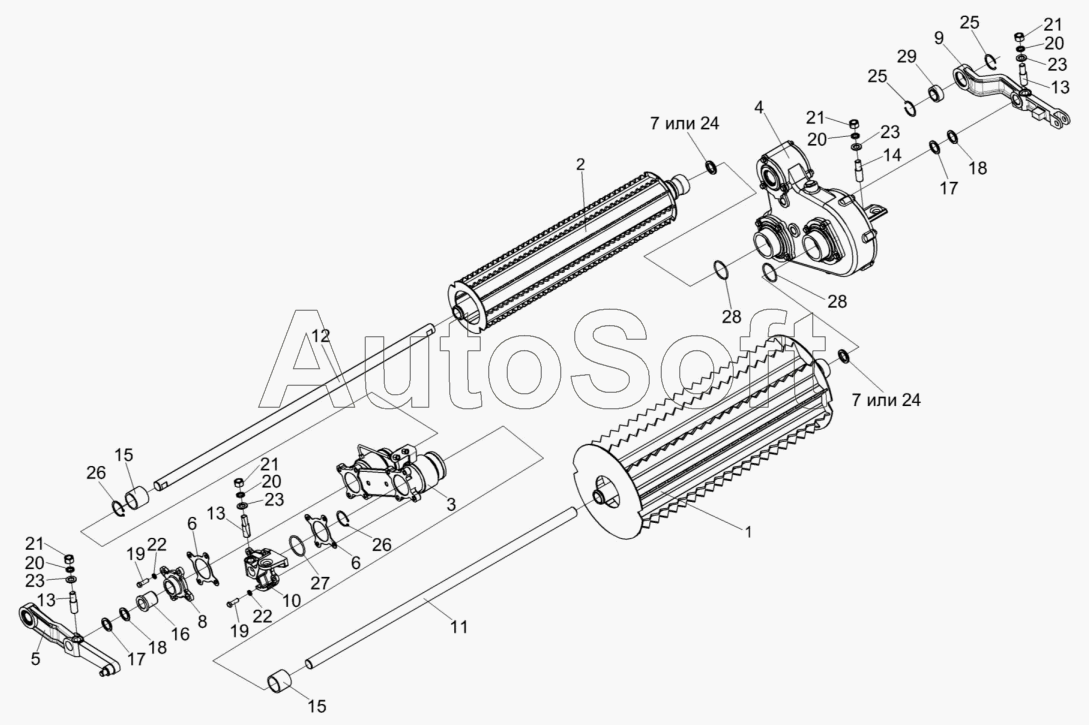

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Вальцы верхние КВС-2-0111100
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
13
14
15
15
16
17
17
18
18
19
19
20
20
20
20
21
21
21
21
22
22
23
23
23
23
24
24
25
25
26
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0111140 | К***0 | Рычаг | |
| КВС-1-0111190 | К***0 | Крышка | |
| КВС-2-0111100 | К***0 | Вальцы верхние | |
| 1 | К***0 | Валец верхний передний | |
| 2 | К***0 | Валец верхний задний | |
| 3 | К***0 | Корпус | |
| 4 | К***0 | Редуктор верхних вальцев | |
| 5 | К***0 | Рычаг | |
| 6 | К***4 | Прокладка | |
| 7 | К***8 | Лента | |
| 8 | К***6 | Крышка | |
| 9 | К***А | Рычаг | |
| 10 | К***3 | Крышка | |
| 11 | К***2 | Вал | |
| 12 | К***1 | Вал | |
| 13 | К***7 | Штифт | |
| 14 | К***1 | Штифт | |
| 15 | К***7 | Втулка | |
| 16 | К***6 | Втулка | |
| 17 | А***1 | Шайба | |
| 18 | К***9 | Шайба регулировочная | |
| 19 | Б***6 | Болт М10-6ех30-7796 | |
| 20 | Г***6 | Гайка М16-6G-2526 | |
| 21 | Г***5 | Гайка М16-6G-5915 | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | Ш***1 | Шайба С.16.01-11371 | |
| 24 | С***8 | Кольцо СП-40-29-5-6308 | |
| 25 | В***1 | Кольцо В47-13941 | |
| 26 | В***2 | Кольцо | |
| 27 | 0***3 | Кольцо 030-034-25-2-2-18829/9833 | |
| 28 | 0***3 | Кольцо 055-061-36-2-2-18829/9833 | |
| 29 | Ш***5 | Подшипник ШСП30-3635 |
