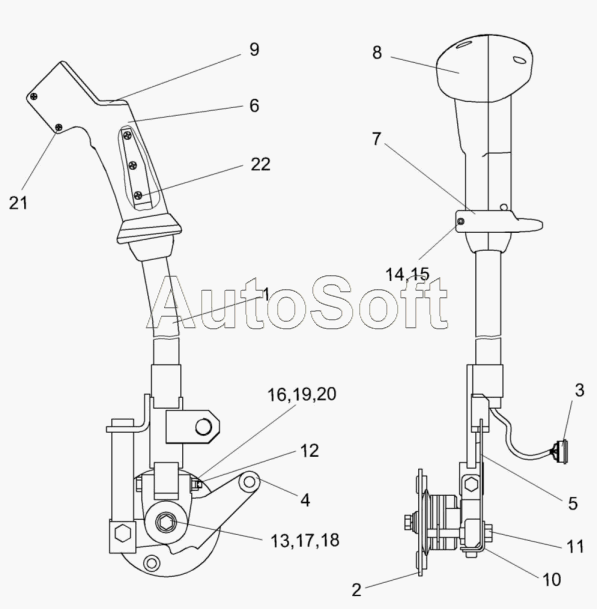

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Привод КВС-5-0129550
11
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0129550 | К***0 | Привод | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Ось | |
| 3 | К***0 | Установка электрооборудования привода | |
| 4 | К***3 | Рычаг | |
| 5 | К***6 | Пружина | |
| 6 | К***3 | Корпус | |
| 7 | К***4 | Упор | |
| 8 | К***5 | Корпус | |
| 9 | К***6 | Панель | |
| 10 | У***2 | Пластина | |
| 11 | У***4 | Болт | |
| 12 | У***9 | Болт | |
| 13 | Б***6 | Болт М8-6eх20-7796 | |
| 14 | В***3 | Винт B.М3-6eх20-17473 | |
| 15 | Г***7 | Гайка М3-6G-5927 | |
| 16 | Г***5 | Гайка М6-6G-5915 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***8 | Шайба C 8.01-6958 | |
| 19 | Ш***1 | Шайба С.6.01-11371 | |
| 20 | Ш***7 | Шплинт 1,6х12-397 | |
| 21 | Ш***2 | Шуруп 3,0х12 | |
| 22 | Ш***2 | Шуруп 3,5х12 |
