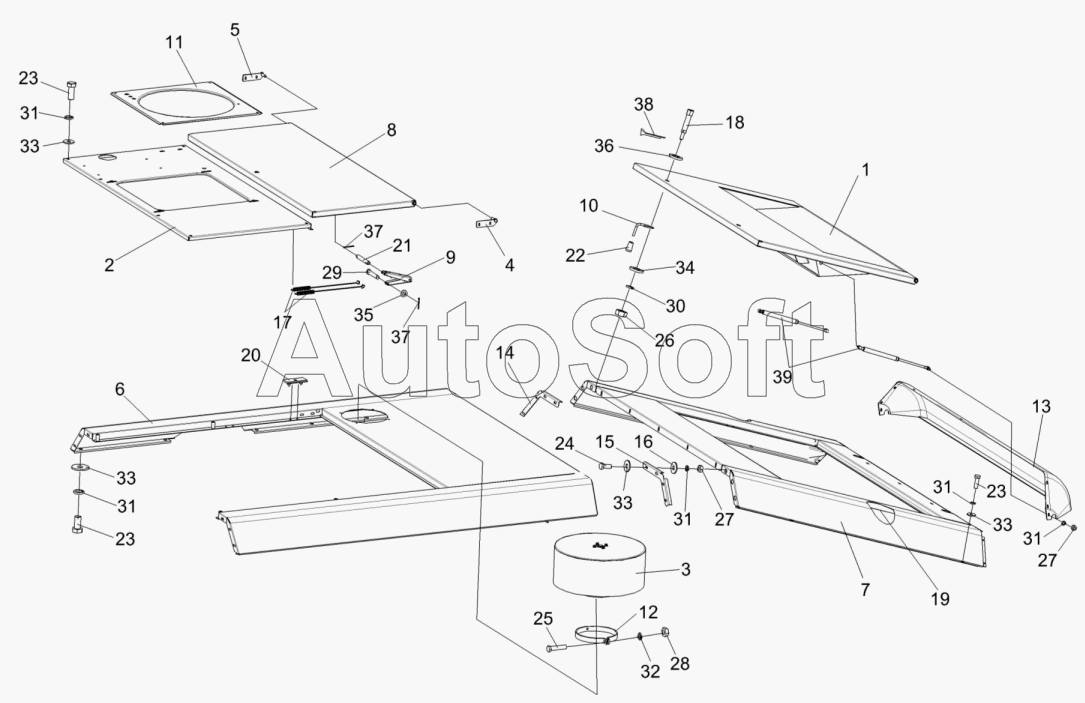

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Капот верхний КВС-2-0162000-02 (лист 1)
30
21
22
23
23
23
24
25
26
27
27
28
29
20
31
31
31
31
31
32
33
33
33
33
34
35
36
37
37
38
39
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0162000-02 | К***2 | Капот верхний | |
| 1 | К***0 | Крыша | |
| 2 | К***А | Панель | |
| 3 | К***А | Воздухозаборник вращающийся | |
| 4 | К***0 | Кронштейн | |
| 5 | К***1 | Кронштейн | |
| 6 | К***1 | Каркас | |
| 7 | К***1 | Каркас капота | |
| 8 | К***0 | Крыша | |
| 9 | К***0 | Тяга | |
| 10 | К***0 | Фиксатор | |
| 11 | К***А | Крышка | |
| 12 | К***3 | Хомут | |
| 13 | К***А | Облицовка | |
| 14 | К***3 | Жесткость | |
| 15 | К***1 | Жесткость | |
| 16 | К***6 | Шайба | |
| 17 | К***2 | Пружина | |
| 18 | К***5 | Винт | |
| 19 | К***1 | Уплотнитель 2107-6107018М | |
| 20 | A***2 | Подкладка | |
| 21 | К***3 | Ось | |
| 22 | У***3 | Ручка | |
| 23 | Б***6 | Болт М8-6eх16-7796 | |
| 24 | Б***6 | Болт М8-6eх25-7796 | |
| 25 | Б***6 | Болт М10-6eх45-7796 | |
| 26 | Г***5 | Гайка М6-6G-5915 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Г***5 | Гайка М10-6G-5915 | |
| 29 | О***0 | Ось 6-8b12х45-9650 | |
| 30 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***8 | Шайба С8.01-6958 | |
| 34 | Ш***1 | Шайба С.6.01-11371 | |
| 35 | Ш***1 | Шайба С.8.01-11371 | |
| 36 | Ш***1 | Шайба С.10.01-11371 | |
| 37 | Ш***7 | Шплинт 2х20-397 | |
| 38 | Ш***7 | Шплинт 3,2х20-397 | |
| 39 | 1***0 | Пружина газовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
