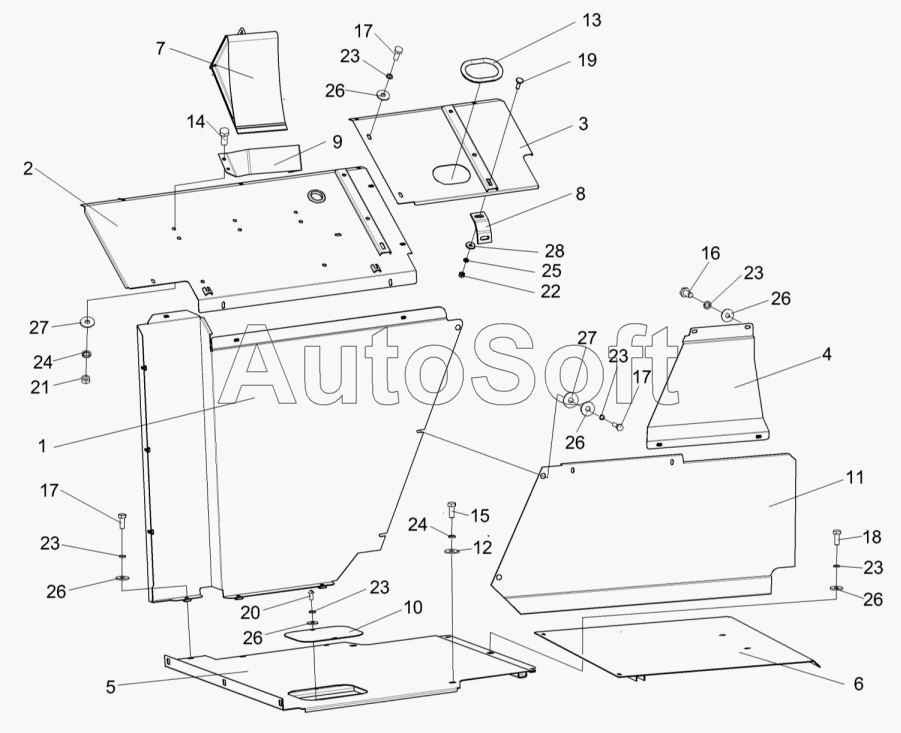

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Установка настилов и ограждений КВС-2-0169000
14
28
27
27
26
26
26
26
26
26
25
24
24
23
23
23
23
23
23
22
21
20
19
18
17
17
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0169000 | К***0 | Установка настилов и ограждений | |
| 1 | К***А | Панель | |
| 2 | К***Б | Панель | |
| 3 | К***0 | Панель | |
| 4 | К***0 | Щиток | |
| 5 | К***1 | Настил | |
| 6 | К***А | Настил | |
| 7 | К***Б | Противооткатный упор | |
| 8 | К***7 | Кронштейн | |
| 9 | К***1 | Кронштейн | |
| 10 | К***7 | Крышка | |
| 11 | К***3 | Щиток | |
| 12 | А***1 | Шайба | |
| 13 | У***5 | Уплотнение | |
| 14 | Б***6 | Болт М8-6ех20-7796 | |
| 15 | Б***6 | Болт М8-6ех25-7796 | |
| 16 | Б***8 | Болт М6-6ех16-7798 | |
| 17 | Б***8 | Болт М6-6ех20-7798 | |
| 18 | Б***8 | Болт М6-6ех25-7798 | |
| 19 | Б***2 | Болт М10-6ех35-7802 | |
| 20 | В***3 | Винт В.М6-6ех12-17473 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***8 | Шайба С6.01-6958 | |
| 27 | Ш***8 | Шайба С8.01-6958 | |
| 28 | Ш***8 | Шайба С10.01-6958 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
