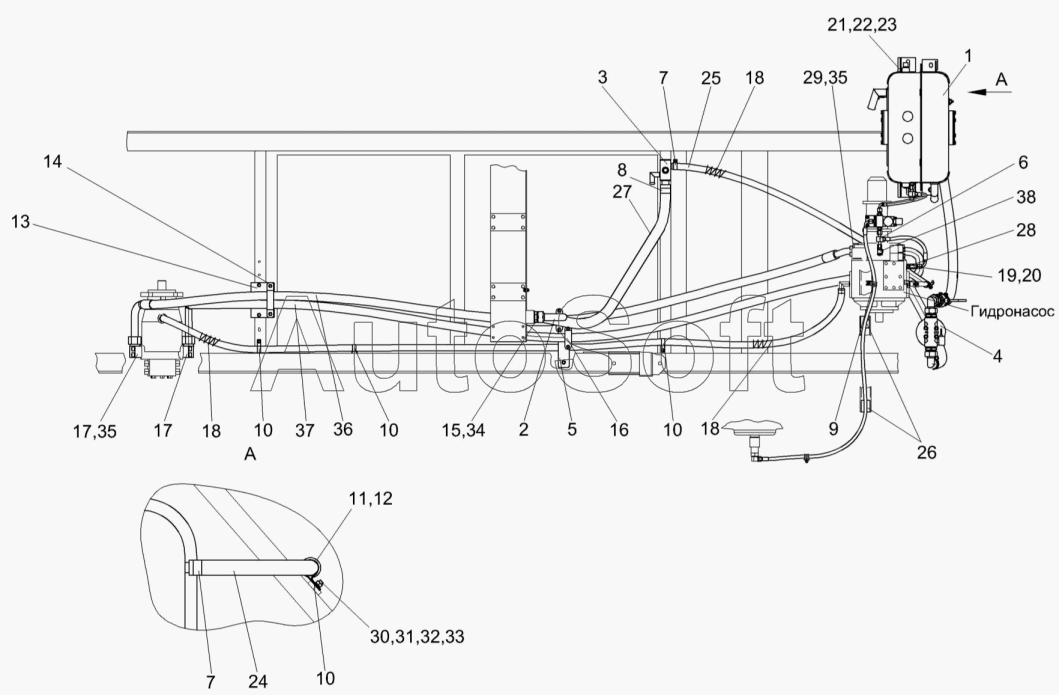

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Гидросистема привода ходовой части КВС-2-0601000В (вид сверху)
1
2
3
4
5
6
7
7
8
9
10
10
10
10
11
12
13
14
15
16
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0601000В | К***В | Гидросистема привода ходовой части | |
| 1 | К***В | Бак масляный | |
| 2 | К***Б | Угольник | |
| 3 | К***Б | Коллектор | |
| 4 | К***Б | Фильтр всасывающий | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Тройник | |
| 7 | А***0 | Хомут стяжной | |
| 8 | А***0 | Хомут стяжной | |
| 9 | К***0 | Хомут | |
| 10 | К***4 | Хомут | |
| 11 | У***0 | Пробка | |
| 12 | У***0 | Хомут стяжной | |
| 13 | К***5 | Кронштейн | |
| 14 | К***6 | Прижим | |
| 15 | К***А | Штуцер | |
| 16 | К***8 | Прижим | |
| 17 | К***9 | Фланец | |
| 18 | О***2 | Оплетка Лента спиральная черная32х27х30 L=200±10 мм | |
| 19 | П***2 | Ниппель | |
| 20 | П***А | Штуцер | |
| 21 | П***9 | Прокладка | |
| 22 | П***1 | Прокладка | |
| 23 | П***4 | Прокладка | |
| 24 | Р***3 | Рукав 20x29-1,6 - 10362 | |
| 25 | Р***5 | Рукав 20x29-1,6 - 10362 | |
| 26 | Р***2 | Рукав 32x43-1,6 - 10362 | |
| 27 | Р***0 | Рукав всасывающий 17 G-20 | |
| 28 | У***1 | Штуцер | |
| 29 | У***4 | Полуфланец | |
| 30 | Б***2 | Болт М8-6eх20-7802 | |
| 31 | Г***5 | Гайка М8-6G-5915 | |
| 32 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 33 | Ш***1 | Шайба C.10.01-11371 | |
| 34 | 4***8 | Прокладка | |
| 35 | Г***3 | Кольцо уплотнительное | |
| 36 | Р***M | Рукав высокого давления | |
| 37 | Р***M | Рукав высокого давления | |
| 38 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
