Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Электрооборудование измельчителя самоходного КВС-2-0100000-01 (лист 2)
34
24
25
26
26
27
28
29
29
30
31
31
32
33
23
35
36
36
36
36
37
38
39
40
41
42
43
44
12
2
2
3
3
4
5
6
6
7
7
8
8
9
10
11
11
1
1
13
14
14
15
16
17
18
19
20
21
22

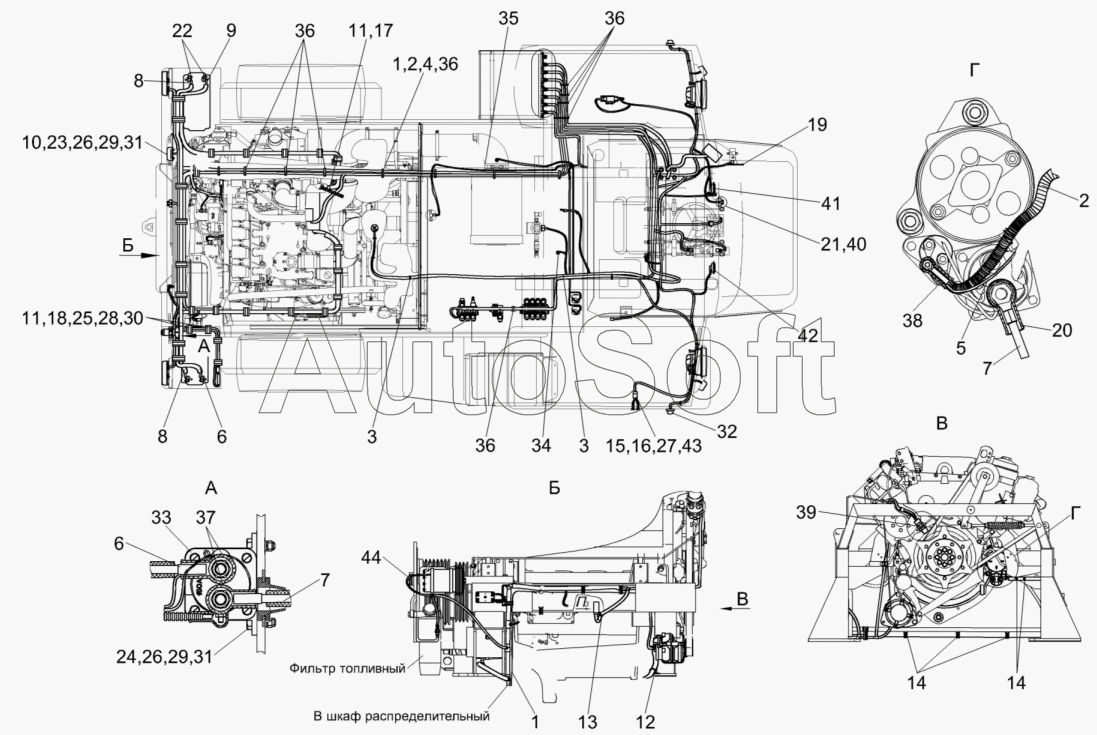

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Жгут питания комбайна | |
| 2 | К***В | Жгут моторной установки | |
| 3 | К***Г | Жгут датчиков | |
| 4 | К***0 | Жгут фонарей | |
| 5 | К***0 | Жгут диода | |
| 6 | К***Б | Жгут выключателя бортсети | |
| 7 | К***Б | Жгут стартера | |
| 8 | К***0 | Жгут аккумуляторов промежуточный | |
| 9 | К***В | Жгут массы | |
| 10 | Ф***1 | Фонарь освещения заднего номерного знака | |
| 11 | К***0 | Хомут | |
| 12 | К***0 | Хомут | |
| 13 | К***1 | Хомут | |
| 14 | К***2 | Хомут | |
| 15 | У***0 | Кнопка | |
| 16 | У***2 | Кнопка | |
| 17 | У***0 | Провод массы | |
| 18 | У***А | Скоба | |
| 19 | К***6 | Колпачок | |
| 20 | К***7 | Колпачок | |
| 21 | К***8 | Крышка | |
| 22 | У***1 | Чехол аккумуляторного наконечника | |
| 23 | Б***8 | Болт М6-6eх20-7798 | |
| 24 | Б***8 | Болт М6-6eх30-7798 | |
| 25 | В***3 | Винт B.М5-6eх12-17473 | |
| 26 | Г***5 | Гайка М6-6G-5915 | |
| 27 | 5***4 | Колодка штыревая | |
| 28 | Ш***2 | Шайба 5.65Г-6402 | |
| 29 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 30 | Ш***1 | Шайба C.5.01-11371 | |
| 31 | Ш***1 | Шайба C.6.01-11371 | |
| 32 | Ф***4 | Фонарь знака автопоезда | |
| 33 | 1***7 | Выключатель | |
| 34 | Д***1 | Датчик-гидросигнализатор | |
| 35 | Х***0 | Индикатор электрический | |
| 36 | Л***а | Лента стяжная зубчатая | |
| 37 | Т***8 | Наконечник резиновый | |
| 38 | 5***Б | Колпачок | |
| 39 | П***М | Преобразователь первичный ПрП-1М | |
| 40 | Р***2 | Розетка | |
| 41 | С***3 | Звуковой сигнал безрупорный | |
| 42 | С***4 | Сигнал звуковой безрупорный | |
| 43 | 5***2 | Чехол защитный держателя внутреннего четырехклеммового | |
| 44 | E***9 | Пленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
