Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Электрошкаф КВС-2-0702010Б-01
12
23
22
22
21
21
20
20
20
20
20
20
19
19
19
19
19
19
19
18
18
18
18
18
18
18
17
16
16
16
16
15
14
13
11
10
9
8
7
6
6
5
4
3
2
1

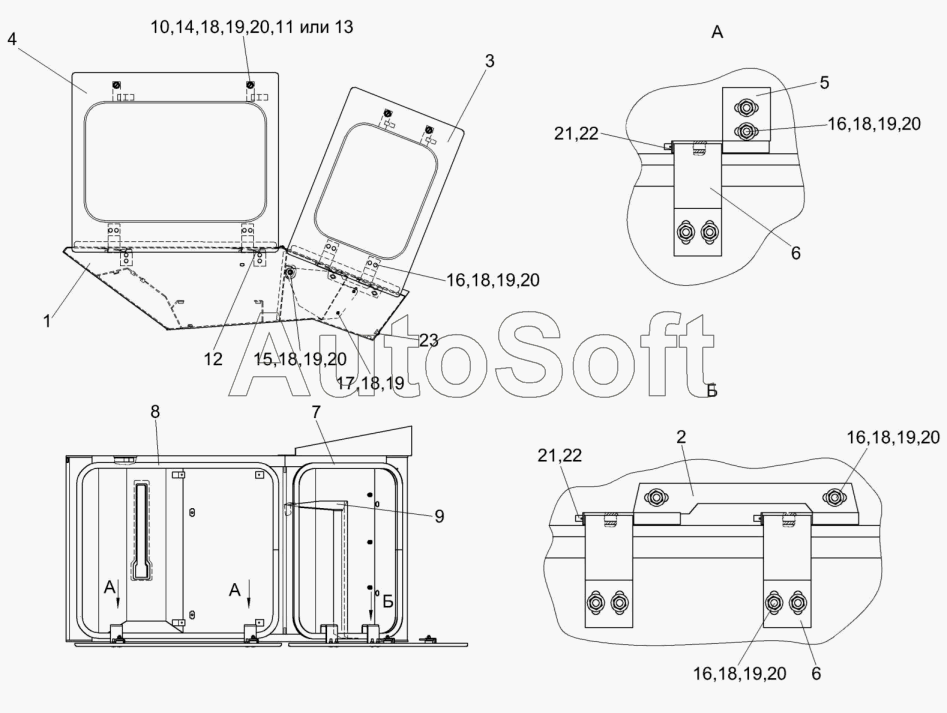

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0702010Б-01 | К***1 | Электрошкаф | |
| 1 | К***1 | Корпус | |
| 2 | К***0 | Шарнир | |
| 3 | К***А | Крышка нижняя | |
| 4 | К***А | Крышка верхняя | |
| 5 | С***А | Шарнир | |
| 6 | С***А | Скоба | |
| 7 | К***1 | Уплотнение Т-8 | |
| 8 | К***2 | Уплотнение Т-8 | |
| 9 | К***2 | Полка | |
| 10 | К***2 | Палец | |
| 11 | К***4 | Шайба | |
| 12 | П***А | Планка | |
| 13 | У***1 | Шайба | |
| 14 | У***7 | Фиксатор | |
| 15 | Б***8 | Болт М6-6eх16-7798 | |
| 16 | Б***2 | Болт М6-6eх20-7802 | |
| 17 | В***3 | Винт B.М6-6eх18-17473 | |
| 18 | Г***5 | Гайка М6-6G-5915 | |
| 19 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 20 | Ш***8 | Шайба С6.01-6958 | |
| 21 | Ш***1 | Шайба C.5.01-11371 | |
| 22 | Ш***7 | Шплинт 2х12-397 | |
| 23 | Р***5 | Заглушка |
