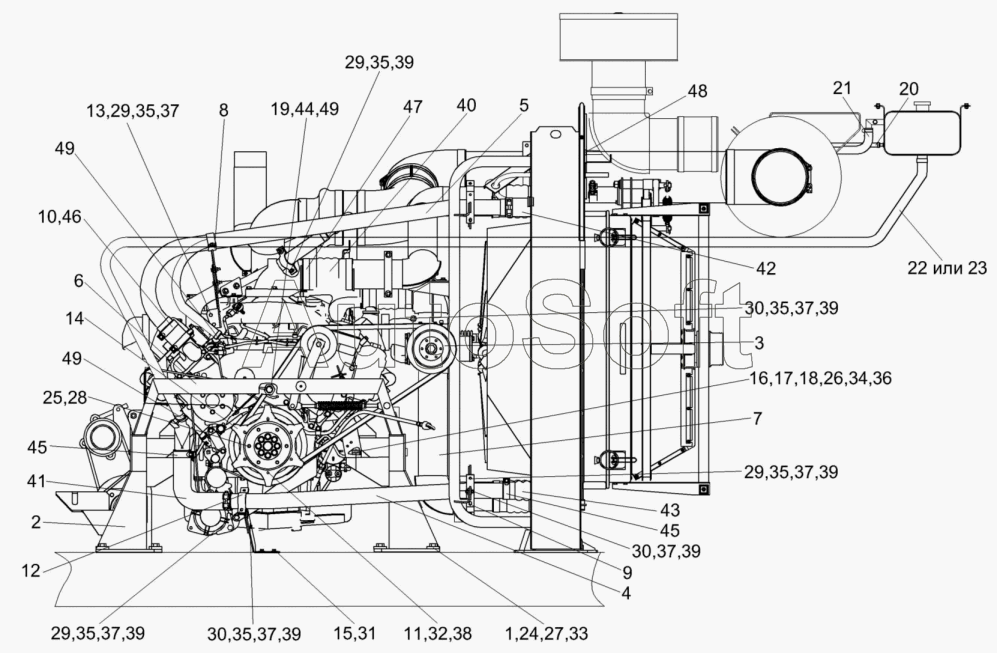

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Установка дизеля ОМ 502LA КВС-2-0150000В (лист 1)
38
26
27
28
29
29
29
29
30
30
30
31
32
33
34
35
35
35
35
35
35
36
37
37
37
37
37
37
25
39
39
39
39
39
39
40
41
42
43
44
45
45
46
47
48
49
49
49
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0150000В | К***В | Установка дизеля ОМ 502LA | |
| 1 | К***Б | Опора левая | |
| 2 | К***Б | Опора правая | |
| 3 | К***А | Привод вентилятора | |
| 4 | К***Г | Труба | |
| 5 | К***Б | Труба | |
| 6 | К***Б | Балка | |
| 7 | К***Б | Труба | |
| 8 | К***В | Хомут | |
| 9 | К***1 | Хомут | |
| 10 | К***8 | Рукав 68х78-0,098-10362 | |
| 11 | К***А | Шкив | |
| 12 | К***1 | Хомут | |
| 13 | К***2 | Кронштейн | |
| 14 | К***А | Звезда | |
| 15 | К***5 | Кронштейн | |
| 16 | К***5 | Пластина | |
| 17 | К***1 | Пластина | |
| 18 | К***А | Втулка | |
| 19 | К***А | Штуцер | |
| 20 | К***2 | Рукав 10х17,5-1-10362 | |
| 21 | К***4 | Рукав 22X32-1,47-10362 | |
| 22 | К***5 | Рукав 28х38-1,47-10362 | |
| 23 | К***6 | Рукав VENA SIL 200 028 | |
| 24 | К***1 | Шайба | |
| 25 | К***8 | Шайба | |
| 26 | П***4 | Шайба | |
| 27 | У***3 | Вкладыш | |
| 28 | У***8 | Болт | |
| 29 | Б***6 | Болт М8-6eх25-7796 | |
| 30 | Б***6 | Болт М8-6eх30-7796 | |
| 31 | Б***6 | Болт М8-6eх40-7796 | |
| 32 | Б***6 | Болт М10-6eх20-7796 | |
| 33 | Б***6 | Болт М20х1,5-6eх60-7796 | |
| 34 | Б***8 | Болт М18х1,5-6eх70-7798 | |
| 35 | Г***5 | Гайка М8-6G-5915 | |
| 36 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 37 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 39 | Ш***8 | Шайба С8.01-6958 | |
| 40 | A***2 | Патрубок A 002094 5782 | |
| 41 | E***0 | Патрубок | |
| 42 | V***0 | Патрубок | |
| 43 | T***0 | Патрубок | |
| 44 | У***е | Уплотнение | |
| 45 | G***2 | Хомут без компенсатора | |
| 46 | G***1 | Хомут | |
| 47 | T***2 | Хомут червячный | |
| 48 | T***2 | Хомут червячный | |
| 49 | Ш***р | Штуцер |
