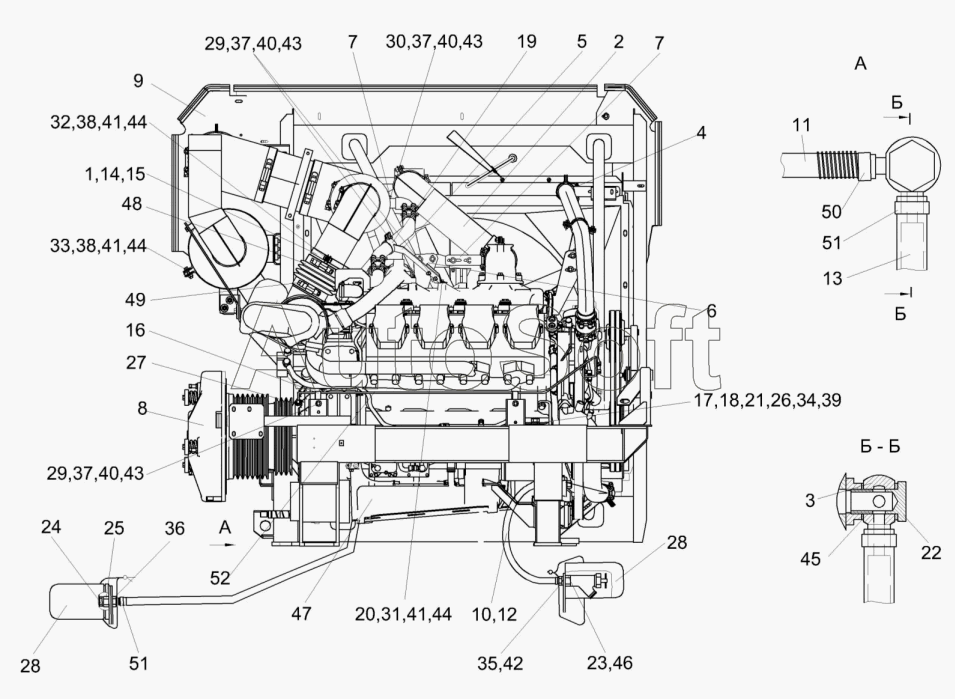

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Установка дизеля ОМ 502LA КВС-2-0150000В (лист 2)
40
40
40
27
28
28
29
29
30
31
32
33
34
35
36
37
37
37
38
38
39
26
41
41
41
42
43
43
43
44
44
44
45
46
47
48
49
50
51
51
52
13
1
2
3
4
5
6
7
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0150000В | К***В | Установка дизеля ОМ 502LA | |
| 1 | К***0 | Хомут | |
| 2 | К***Б | Труба | |
| 3 | К***0 | Угольник поворотный | |
| 4 | К***В | Хомут | |
| 5 | К***А | Кронштейн | |
| 6 | К***0 | Хомут | |
| 7 | К***0 | Хомут | |
| 8 | К***Г | Главный привод | |
| 9 | К***Б | Установка щитов | |
| 10 | А***0 | Хомут стяжной | |
| 11 | К***4 | Рукав 14х23-1,6-10362 | |
| 12 | К***5 | Рукав 18х27-1,6-10362 | |
| 13 | К***6 | Рукав 20х29-1,6-10362 | |
| 14 | К***1 | Хомут | |
| 15 | К***9 | Кронштейн | |
| 16 | К***3 | Хомут | |
| 17 | К***5 | Пластина | |
| 18 | К***1 | Пластина | |
| 19 | К***1 | Хомут | |
| 20 | К***9 | Кронштейн | |
| 21 | К***А | Втулка | |
| 22 | К***9 | Штуцер | |
| 23 | К***6 | Штуцер | |
| 24 | К***2 | Пробка | |
| 25 | К***8 | Штуцер | |
| 26 | П***4 | Шайба | |
| 27 | У***3 | Штуцер | |
| 28 | У***1 | Крышка | |
| 29 | Б***6 | Болт М8-6eх25-7796 | |
| 30 | Б***6 | Болт М8-6eх30-7796 | |
| 31 | Б***6 | Болт М10-6eх25-7796 | |
| 32 | Б***6 | Болт М10-6eх30-7796 | |
| 33 | Б***6 | Болт М10-6eх40-7796 | |
| 34 | Б***8 | Болт М18х1,5-6eх70-7798 | |
| 35 | Г***6 | Гайка М22х1,5-6G-2526 | |
| 36 | Г***6 | Гайка М27х2-6G-2526 | |
| 37 | Г***5 | Гайка М8-6G-5915 | |
| 38 | Г***5 | Гайка М10-6G-5915 | |
| 39 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 40 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 22.65Г-6402 | |
| 43 | Ш***8 | Шайба С8.01-6958 | |
| 44 | Ш***8 | Шайба С10.01-6958 | |
| 45 | 2***8 | Прокладка | |
| 46 | В***0 | Кран | |
| 47 | O***A | Двигатель | |
| 48 | 9***2 | Патрубок | |
| 49 | 5***2 | Хомут | |
| 50 | T***2 | Хомут червячный | |
| 51 | T***2 | Хомут червячный | |
| 52 | К***А | Маслопровод |
