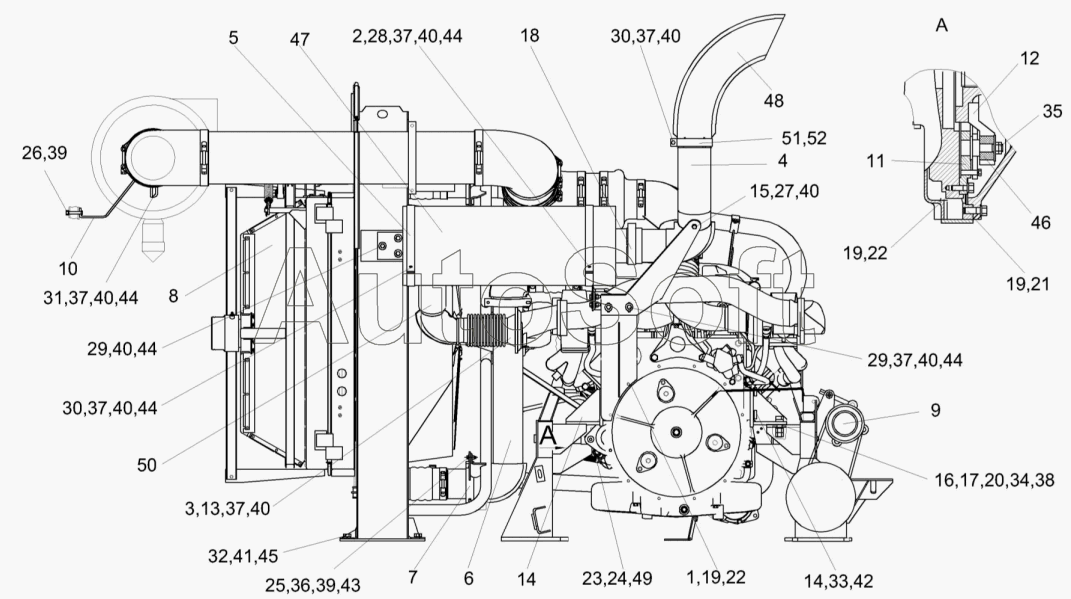

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Установка дизеля ОМ 502LA КВС-2-0150000В (лист 3)
40
40
40
40
40
40
40
40
27
28
29
29
30
30
31
32
33
34
35
36
37
37
37
37
37
37
38
39
39
26
41
42
43
44
44
44
44
44
45
46
47
48
49
50
51
52
13
1
2
3
4
5
6
7
8
9
10
11
12
14
14
15
16
17
18
19
19
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0150000В | К***В | Установка дизеля ОМ 502LA | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Хомут | |
| 3 | К***А | Коллектор выпускной | |
| 4 | К***Б | Коллектор выхлопной | |
| 5 | К***А | Хомут | |
| 6 | К***Б | Труба | |
| 7 | К***0 | Хомут | |
| 8 | К***А | Установка блока радиаторов | |
| 9 | К***А | Привод компрессора кондиционера | |
| 10 | К***0 | Хомут | |
| 11 | У***0 | Проставка | |
| 12 | У***0 | Диск ведомый | |
| 13 | К***3 | Прокладка | |
| 14 | К***2 | Кронштейн | |
| 15 | К***3 | Кронштейн | |
| 16 | К***5 | Пластина | |
| 17 | К***1 | Пластина | |
| 18 | К***7 | Хомут | |
| 19 | К***1 | Шайба | |
| 20 | П***4 | Шайба | |
| 21 | У***1 | Болт | |
| 22 | У***2 | Болт | |
| 23 | У***1 | Оплетка | |
| 24 | У***4 | Штуцер | |
| 25 | Б***6 | Болт М8-6eх30-7796 | |
| 26 | Б***6 | Болт М8-6eх40-7796 | |
| 27 | Б***6 | Болт М10-6eх25-7796 | |
| 28 | Б***6 | Болт М10-6eх30-7796 | |
| 29 | Б***6 | Болт М10-6eх35-7796 | |
| 30 | Б***6 | Болт М10-6eх40-7796 | |
| 31 | Б***6 | Болт М10-6eх45-7796 | |
| 32 | Б***6 | Болт М12-6eх40-7796 | |
| 33 | Б***6 | Болт М16-6eх45-7796 | |
| 34 | Б***8 | Болт М18х1,5-6eх70-7798 | |
| 35 | Г***6 | Гайка М14-6G-2526 | |
| 36 | Г***5 | Гайка М8-6G-5915 | |
| 37 | Г***5 | Гайка М10-6G-5915 | |
| 38 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 39 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 16.65Г-6402 | |
| 43 | Ш***8 | Шайба C 8.01-6958 | |
| 44 | Ш***8 | Шайба C 10.01-6958 | |
| 45 | Ш***8 | Шайба C 12.01-6958 | |
| 46 | 3***9 | Амортизатор | |
| 47 | 2***N | Глушитель 201400N | |
| 48 | К***0 | Труба выхлопная | |
| 49 | T***2 | Хомут червячный | |
| 50 | К***0 | Хомут | |
| 51 | К***1 | Хомут | |
| 52 | У***1 | Кольцо уплотнительное |
