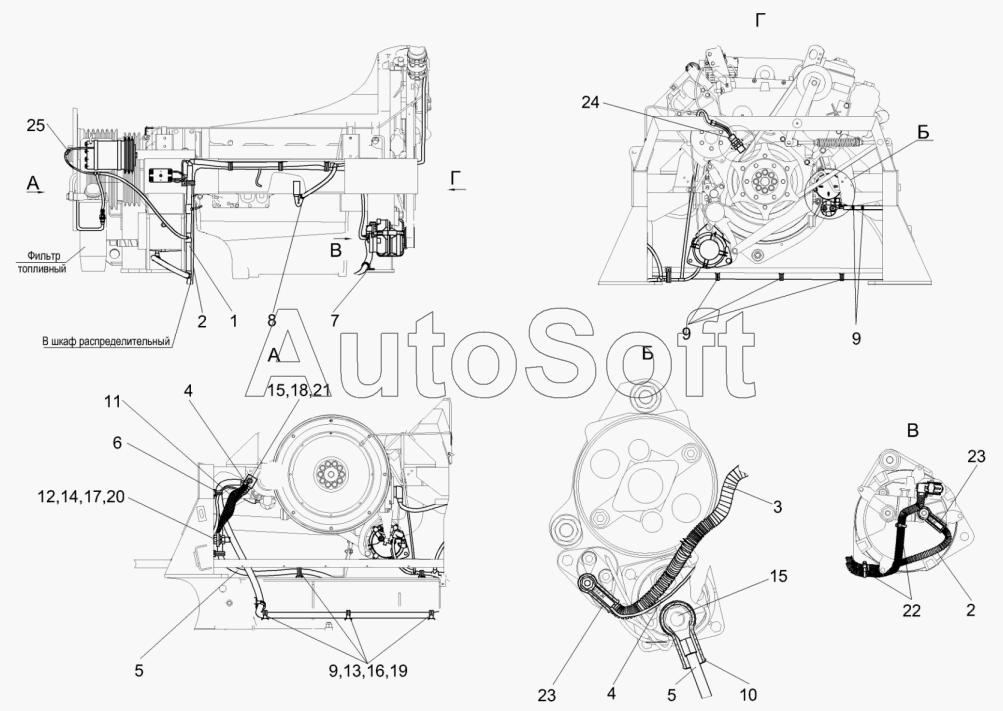

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Электрооборудование дизеля OM 502LA КВС-2-0100000-01
13
25
24
23
23
22
21
20
19
18
17
16
15
15
14
1
12
11
10
9
9
9
8
7
6
5
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Жгут шкафа распределительного | |
| 2 | К***Б | Жгут питания комбайна | |
| 3 | К***В | Жгут моторной установки | |
| 4 | К***0 | Жгут диода | |
| 5 | К***Б | Жгут стартера | |
| 6 | К***0 | Хомут | |
| 7 | К***0 | Хомут | |
| 8 | К***1 | Хомут | |
| 9 | К***2 | Хомут | |
| 10 | К***7 | Колпачок | |
| 11 | У***0 | Провод массы | |
| 12 | Б***6 | Болт М10-6eх25-7796 | |
| 13 | В***3 | Винт В.М5-6eх12-17473 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | Г***5 | Гайка М12-6G-5915 | |
| 16 | Ш***2 | Шайба 5.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 19 | Ш***1 | Шайба С.5.01-11371 | |
| 20 | Ш***1 | Шайба С.10.01-11371 | |
| 21 | Ш***1 | Шайба С.12.01-11371 | |
| 22 | Л***а | Лента стяжная зубчатая | |
| 23 | 5***Б | Колпачок | |
| 24 | П***М | Преобразователь первичный ПрП-1М | |
| 25 | E***9 | Пленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
