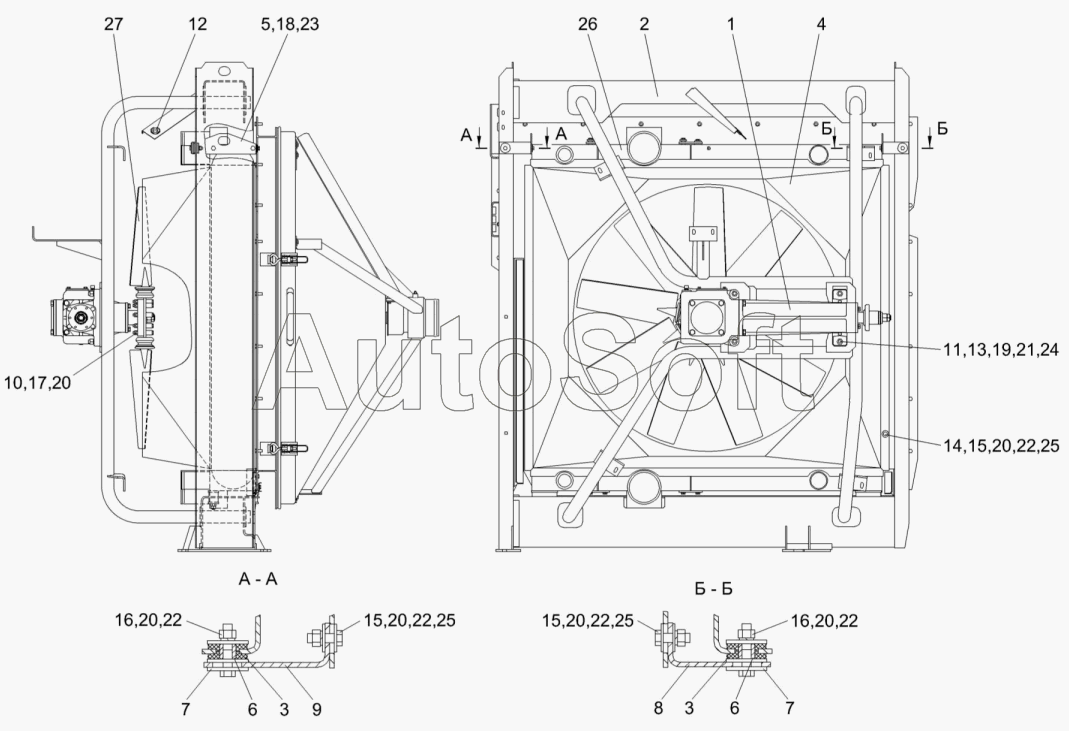

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Установка блока радиаторов КВС-2-0152000А (лист 1)
15
15
15
27
26
26
26
25
25
25
24
23
22
22
22
22
22
21
20
20
20
20
20
20
19
18
17
16
16
14
13
12
11
10
9
8
7
7
6
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0152000А | К***А | Установка блока радиаторов | |
| 1 | К***А | Редуктор | |
| 2 | К***Б | Рамка | |
| 3 | К***2 | Виброизолятор | |
| 4 | К***3 | Диффузор | |
| 5 | К***5 | Проушина | |
| 6 | К***2 | Втулка | |
| 7 | А***1 | Шайба | |
| 8 | К***4 | Кронштейн | |
| 9 | К***1 | Кронштейн | |
| 10 | К***7 | Втулка | |
| 11 | К***Б | Шайба регулировочная | |
| 12 | К***3 | Втулка | |
| 13 | П***Б | Шайба | |
| 14 | У***5 | Шайба | |
| 15 | Б***6 | Болт М8-6eх25-7796 | |
| 16 | Б***6 | Болт М8-6eх40-7796 | |
| 17 | Б***6 | Болт М8-6eх65-7796 | |
| 18 | Б***6 | Болт М10-6eх25-7796 | |
| 19 | Б***6 | Болт М12-6eх50-7796 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***5 | Гайка М12-6G-5915 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 25 | Ш***8 | Шайба С8.01-6958 | |
| 26 | 1***4 | Блок радиаторов | |
| 26 | 1***5 | Блок радиаторов | |
| 26 | Б***0 | Радиатор | |
| 27 | 9***5 | Вентилятор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
