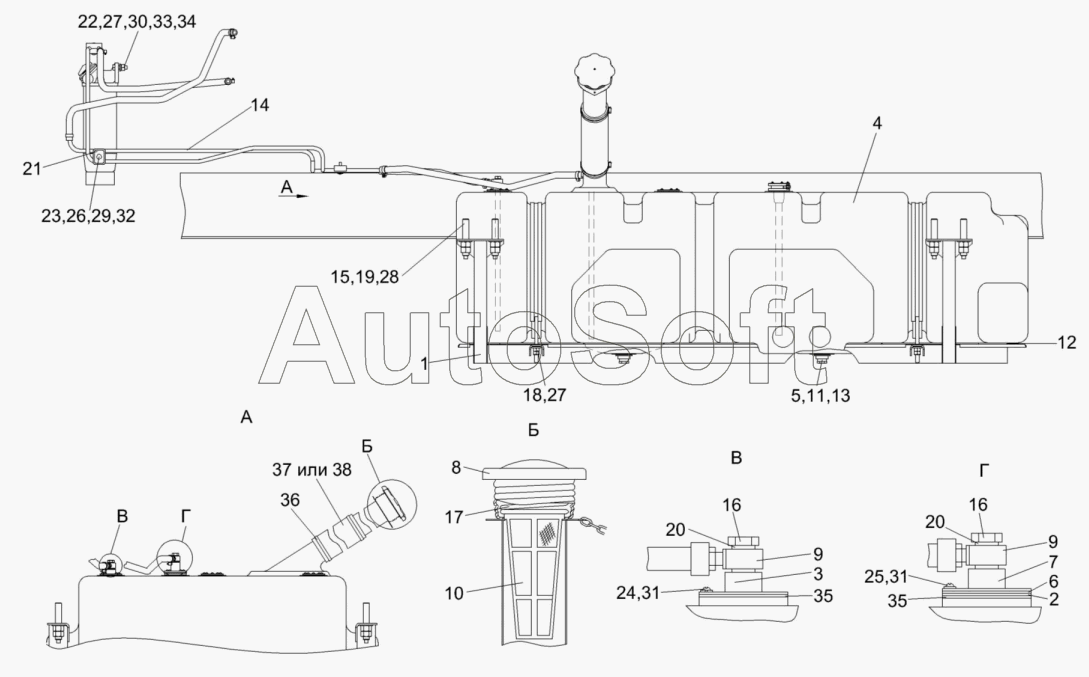

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2014). Установка топливного оборудования КВС-2-01037000 (лист 1)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0103700 | К***0 | Установка топливного оборудования | |
| КВС-2-0103710 | К***0 | Бак топливный | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Бак топливный | |
| 5 | К***0 | Клапан сливной | |
| 6 | К***0 | Клапан | |
| 7 | К***0 | Корпус | |
| 8 | К***0 | Крышка | |
| 9 | У***0 | Штуцер | |
| 10 | 1***6 | Фильтр 1606 | |
| 11 | К***3 | Прокладка | |
| 12 | К***4 | Прокладка | |
| 13 | К***9 | Шайба | |
| 14 | К***1 | Топливопровод сливной | |
| 15 | К***3 | Шпилька | |
| 16 | К***А | Болт специальный | |
| 17 | К***4 | Пружина | |
| 18 | К***5 | Шайба сферическая | |
| 19 | К***1 | Шайба | |
| 20 | У***1 | Шайба | |
| 21 | У***А | Брус | |
| 22 | Б***6 | Болт М12-6eх40-7796 | |
| 23 | Б***2 | Болт М8-6eх40-7802 | |
| 24 | В***3 | Винт B.М5-6eх18-17473 | |
| 25 | В***3 | Винт B.М5-6eх25-17473 | |
| 26 | Г***6 | Гайка М8-6G-2526 | |
| 27 | Г***5 | Гайка М12-6G-5915 | |
| 28 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | Ш***1 | Шайба C.5.01-11371 | |
| 32 | Ш***1 | Шайба C.8.01-11371 | |
| 33 | Ш***1 | Шайба C.12.01-11371 | |
| 34 | 1***8 | Прокладка 16 АД0-23358 | |
| 35 | 2***6 | Прокладка | |
| 36 | T***2 | Хомут червячный | |
| 37 | П***5 | Шланг гибкий армированный | |
| 38 | P***5 | Шланг PROTAPE PUR 331 MHF Ф75 |
