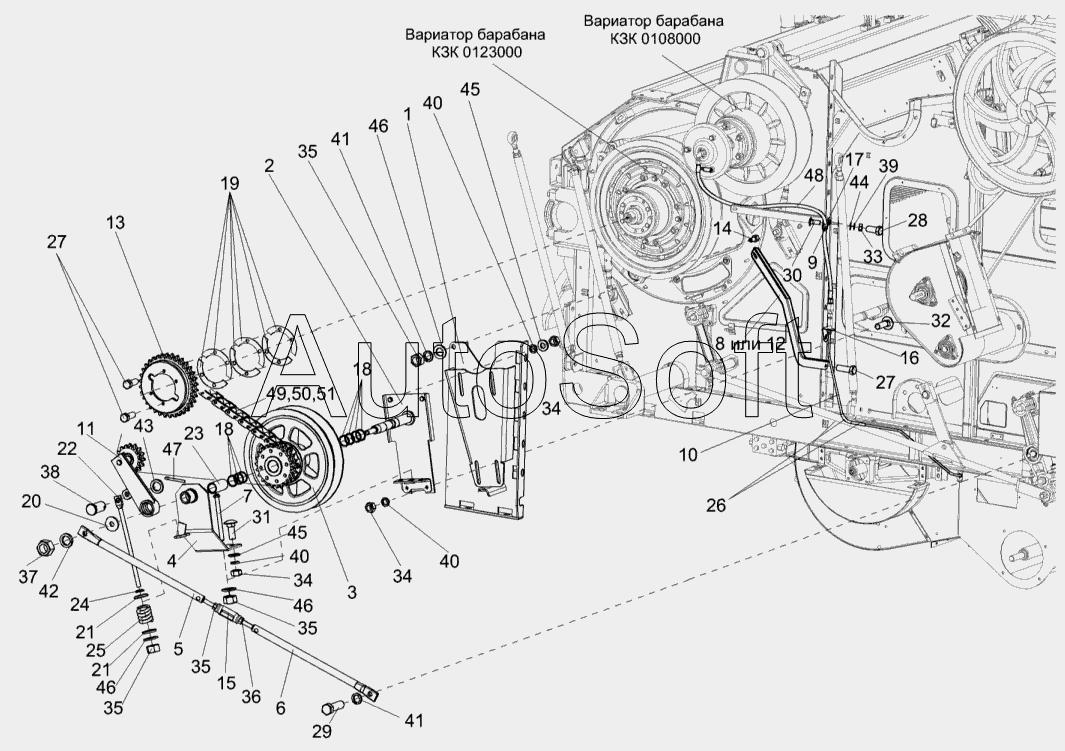

Каталог запасных частей к технике: Гомсельмаш КОК-6 (2011). Привод молотильного барабана КЗК-7-0505000
39
27
27
28
29
30
31
32
33
34
34
34
35
35
35
35
36
37
38
26
40
40
40
41
41
42
43
44
45
45
46
46
46
47
48
49
50
51
13
1
2
3
4
5
6
7
8
9
10
11
12
КЗК-7-0505000
14
15
16
17
18
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-0505000 | К***0 | Привод молотильного барабана | |
| 1 | К***1 | Основание | |
| 2 | К***0 | Плита | |
| 3 | К***0 | Шкив | |
| 4 | К***0 | Полуопора | |
| 5 | К***0 | Растяжка | |
| 6 | К***1 | Растяжка | |
| 7 | К***0 | Болт натяжной | |
| 8 | К***0 | Подкос | |
| 9 | К***0 | Хомут | |
| 10 | К***А | Трубопровод | |
| 11 | К***0 | Устройство натяжное | |
| 12 | К***5 | Подкос | |
| 13 | К***1 | Звездочка | |
| 14 | К***2 | Втулка | |
| 15 | А***1 | Гайка стяжная М16х110 | |
| 16 | К***1 | Кронштейн | |
| 17 | К***2 | Кронштейн | |
| 18 | К***5 | Шайба регулировочная | |
| 19 | К***8 | Прокладка регулировочная | |
| 20 | К***9 | Шайба | |
| 21 | К***1 | Тарелка | |
| 22 | К***7 | Тяга | |
| 23 | К***4 | Втулка | |
| 24 | К***4 | Шайба | |
| 25 | К***4 | Пружина | |
| 26 | У***7 | Рукав | |
| 27 | Б***6 | Болт М12х1,25-6ех35-7796 | |
| 28 | Б***6 | Болт | |
| 29 | Б***6 | Болт М16х1,5-6ех50-7796 | |
| 30 | Б***2 | Болт М8-6ех20-7802 | |
| 31 | Б***2 | Болт М12-6ех35-7802 | |
| 32 | Б***2 | Болт М12-6ех40-7802 | |
| 33 | Г***5 | Гайка М8-6G-5915 | |
| 34 | Г***5 | Гайка М12-6G-5915 | |
| 35 | Г***5 | Гайка М16-6G-5915 | |
| 36 | Г***5 | Гайка М16-LH-6G-5915 | |
| 37 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 38 | 6***0 | Ось 6-20 b12х40-9650 | |
| 39 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 43 | Ш***9 | Шайба 20.01 –9649 | |
| 44 | Ш***1 | Шайба С.8.01-11371 | |
| 45 | Ш***1 | Шайба С.12.01-11371 | |
| 46 | Ш***1 | Шайба С.16.01-11371 | |
| 47 | Ш***7 | Шплинт 5х36-397 | |
| 48 | Р***0 | Рукав высокого давления | |
| 49 | 1***2 | Цепь 16А-2 | |
| 50 | С***0 | Звено С-16А-2.25.00 | |
| 51 | П***0 | Звено П-16А-2.30.00 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
