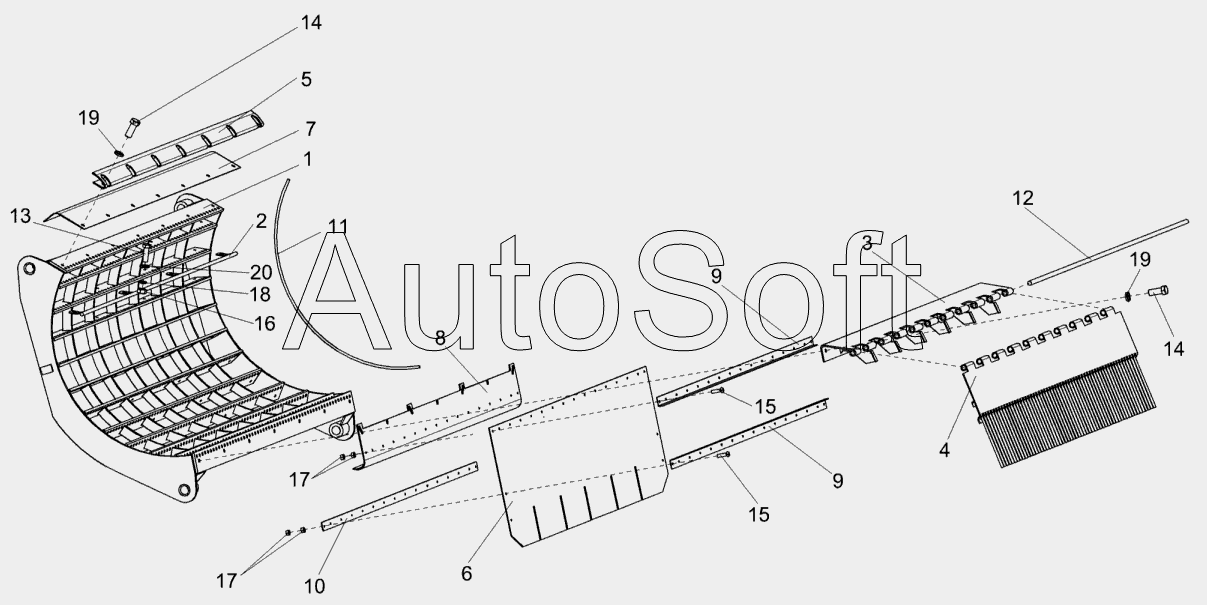

Каталог запасных частей к технике: Гомсельмаш КОК-6 (2011). Подбарабанье КЗК-10-0503000
9
9
20
19
19
18
17
17
16
15
15
14
14
13
12
11
10
КЗК-10-0503000
8
7
6
5
4
3
2
1
КЗК-10-0503070
КЗК-10-0503030
КЗК-10-0503010
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0503000 | К***0 | Подбарабанье | |
| КЗК-10-0503010 | К***0 | Подбарабанье | |
| КЗК-10-0503030 | К***0 | Щиток | |
| КЗК-10-0503070 | К***0 | Решетка | |
| 1 | К***0 | Корпус подбарабанья | |
| 2 | К***0 | Пруток | |
| 3 | К***0 | Каркас | |
| 4 | К***0 | Решетка | |
| 5 | К***7 | Щиток | |
| 6 | К***1 | Фартук | |
| 7 | К***2 | Надставка | |
| 8 | К***4 | Кронштейн | |
| 9 | К***6 | Уголок | |
| 10 | К***7 | Планка | |
| 11 | К***2 | Пруток | |
| 12 | К***4 | Пруток | |
| 13 | Б***6 | Болт М8-6ех25-7796 | |
| 14 | Б***6 | Болт М10-6ех25-7796 | |
| 15 | В***3 | Винт В.М5-6ех18-17473 | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Г***7 | Гайка М5-6G-5927 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 20 | Ш***1 | Шайба С.8.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
