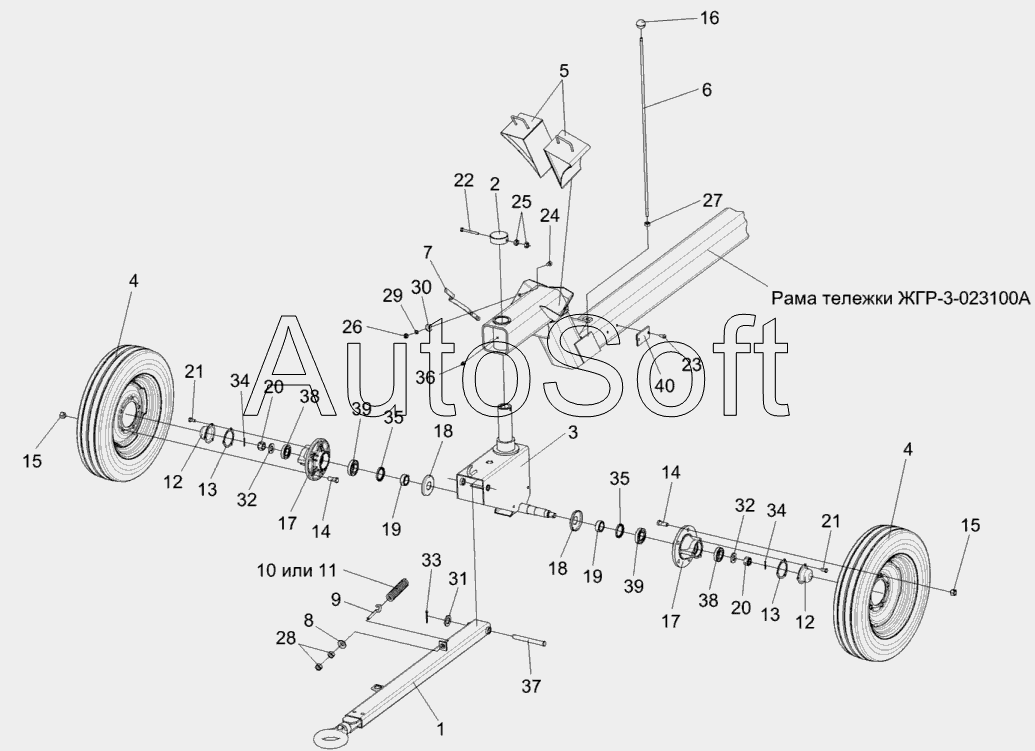

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1 (2011). Установка оси передней КЗР 1593000 и дышла ЖГР-1-0230050 тележки транспортной
31
21
21
22
23
24
25
26
27
28
29
30
20
20
32
32
33
34
34
35
35
36
37
38
38
39
39
40
10
1
2
3
4
4
5
6
7
8
9
11
12
12
13
13
14
14
15
15
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-3-0230000 | Ж***0 | Тележка транспортная | |
| КЗР1593000 | К***0 | Ось передняя | |
| 1 | Ж***0 | Дышло | |
| 2 | К***0 | Крышка | |
| 3 | К***0 | Каркас | |
| 4 | К***0 | Колесо | |
| 5 | П***0 | Упор противооткатный | |
| 6 | Ж***5 | Стойка | |
| 7 | К***2 | Пружина | |
| 8 | К***1 | Шайба | |
| 9 | К***1 | Захват | |
| 10 | К***6 | Пружина | |
| 11 | К***9 | Пружина | |
| 12 | К***5 | Крышка | |
| 13 | А***4 | Прокладка | |
| 14 | А***1 | Болт переднего колеса | |
| 15 | А***8 | Гайка крепления диска колеса | |
| 16 | Н***4 | Ручка П302Д61-16-77 | |
| 17 | Н***2 | Ступица | |
| 18 | Н***2 | Колпачок | |
| 19 | Н***1 | Втулка | |
| 20 | Н***2 | Гайка | |
| 21 | Б***6 | Болт М8-6eх16-7796 | |
| 22 | Б***6 | Болт М10-6eх105-7796 | |
| 23 | В***3 | Винт B.М6-6eх12-17473 | |
| 24 | В***5 | Винт B2.М8-6eх18-17475 | |
| 25 | Г***6 | Гайка М10-6G-2526 | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***5 | Гайка М10-6G-5915 | |
| 28 | Г***5 | Гайка М12-6G-5915 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***8 | Шайба A 8.01-6958 | |
| 31 | Ш***1 | Шайба C.20.01-11371 | |
| 32 | Ш***1 | Шайба 2.24.01-11371 | |
| 33 | 4***7 | Шплинт 4х32-397 | |
| 34 | 5***7 | Шплинт 5х40-397 | |
| 35 | 1***2 | Манжета 1.2-55х80-1-8752 | |
| 36 | 1***3 | Масленка | |
| 37 | 6***0 | Ось 6-20b12х180-9650 | |
| 38 | 7***5 | Подшипник 7207А-27365 | |
| 39 | 7***5 | Подшипник | |
| 40 | 3***1 | Световозвращатель |
