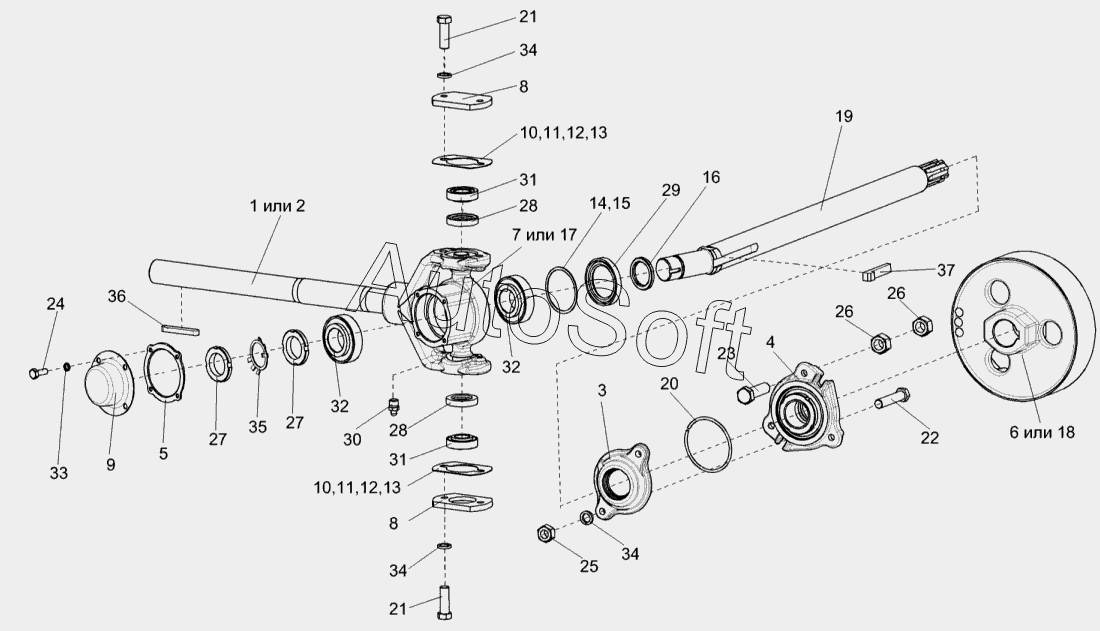

Каталог запасных частей к технике: Гомсельмаш ПКК-0400000А (2010). Установка колебателей КИС 0216030Б
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
27
28
28
29
30
31
31
32
32
33
34
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС0216030Б | К***Б | Колебатель | |
| КИС0232000 | К***0 | Вал привода | |
| КИС0232000-01 | К***1 | Вал привода | |
| 1 | К***0 | Вал колебателя | |
| 2 | К***0 | Вал колебателя | |
| 3 | К***0 | Крышка | |
| 4 | К***0 | Корпус | |
| 5 | К***А | Прокладка | |
| 6 | К***Б | Шкив 0250 | |
| 7 | К***Б | Крестовина | |
| 8 | К***А | Крышка | |
| 9 | К***А | Крышка | |
| 10 | К***А | Прокладка регулировочная | |
| 11 | К***1 | Прокладка регулировочная | |
| 12 | К***2 | Прокладка регулировочная | |
| 13 | К***3 | Прокладка регулировочная | |
| 14 | К***А | Прокладка регулировочная | |
| 15 | К***1 | Прокладка регулировочная | |
| 16 | К***4 | Втулка | |
| 17 | К***8 | Крестовина | |
| 18 | К***Б | Маховик | |
| 19 | К***1 | Цапфа | |
| 20 | Н***7 | Кольцо | |
| 21 | Б***6 | Болт М10-6ех30-7796 | |
| 22 | Б***6 | Болт М10-6ех50-7796 | |
| 23 | Б***6 | Болт М12-6ех45-7796 | |
| 24 | Б***8 | Болт М6-6ех16-7798 | |
| 25 | Г***5 | Гайка M10-6G-5915 | |
| 26 | Г***5 | Гайка M12-6G-5915 | |
| 27 | Г***1 | Гайка М39х1,5-6Н-11871 | |
| 28 | 1***2 | Манжета 1.2-30x52-1-8752 | |
| 29 | 1***2 | Манжета 1.2-55x80-1-8752 | |
| 30 | 1***3 | Масленка | |
| 31 | 7***5 | Подшипник 7205А-27365 | |
| 32 | 7***5 | Подшипник | |
| 33 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***2 | Шайба Н 39.01-11872 | |
| 36 | Ш***0 | Шпонка 12x8x70-23360 | |
| 37 | Ш***8 | Шпонка 14x9x75-24068 |
