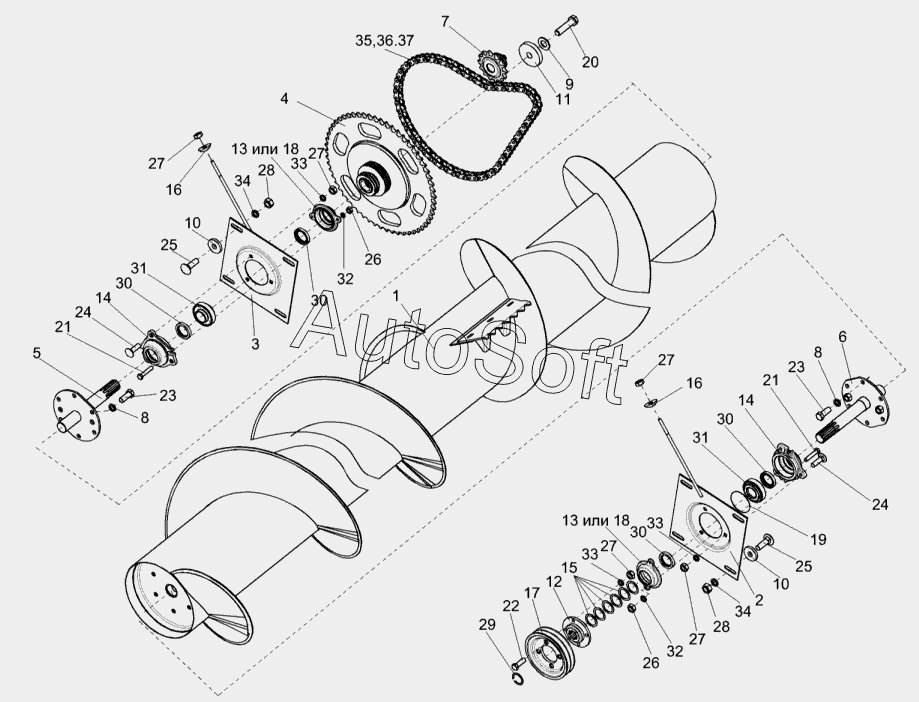

Каталог запасных частей к технике: Гомсельмаш ПКК-0400000А (2010). Установка шнека ПКК 0402010А
28
28
19
20
21
21
22
23
23
24
24
25
25
26
26
27
27
27
27
27
18
18
29
30
30
30
30
31
31
32
32
33
33
33
34
34
35
36
37
8
8
1
2
3
4
5
6
7
9
10
10
11
12
13
13
14
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС0202150 | К***0 | Шкив | |
| КИС0600020 | К***0 | Крышка | |
| КИС0600030 | К***0 | Корпус | |
| 1 | П***А | Шнек | |
| 2 | К***Б | Плита шнека | |
| 3 | К***1 | Плита шнека | |
| 4 | К***1 | Муфта фрикционная | |
| 5 | К***0 | Опора | |
| 6 | К***0 | Опора | |
| 7 | К***0 | Устройство натяжное | |
| 8 | К***9 | Шайба | |
| 9 | К***1 | Шайба пружинная | |
| 10 | К***А | Шайба | |
| 11 | К***5 | Шайба | |
| 12 | К***1 | Ступица | |
| 13 | К***3 | Крышка | |
| 14 | К***4 | Корпус | |
| 15 | К***9 | Шайба регулировочная | |
| 16 | К***А | Шайба специальная | |
| 17 | М***1 | Шкив | |
| 18 | Н***5 | Крышка подшипника | |
| 19 | Н***7 | Кольцо | |
| 20 | У***5 | Болт | |
| 21 | Б***6 | Болт М8-6ех40-7796 | |
| 22 | Б***6 | Болт М10-6ех30-7796 | |
| 23 | Б***6 | Болт М12-6ех30-7796 | |
| 24 | Б***2 | Болт М10-6ех35-7802 | |
| 25 | Б***2 | Болт М12-6ех40-7802 | |
| 26 | Г***5 | Гайка M8-6G-5915 | |
| 27 | Г***5 | Гайка M10-6G-5915 | |
| 28 | Г***5 | Гайка M12-6G-5915 | |
| 29 | В***0 | Кольцо В38-13940 | |
| 30 | 2***2 | Манжета 2.2-40x60-1-8752 | |
| 31 | 1***8 | Подшипник 11208-28428 | |
| 32 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 35 | П***8 | Цепь | |
| 36 | С***8 | Звено | |
| 37 | П***8 | Звено |
