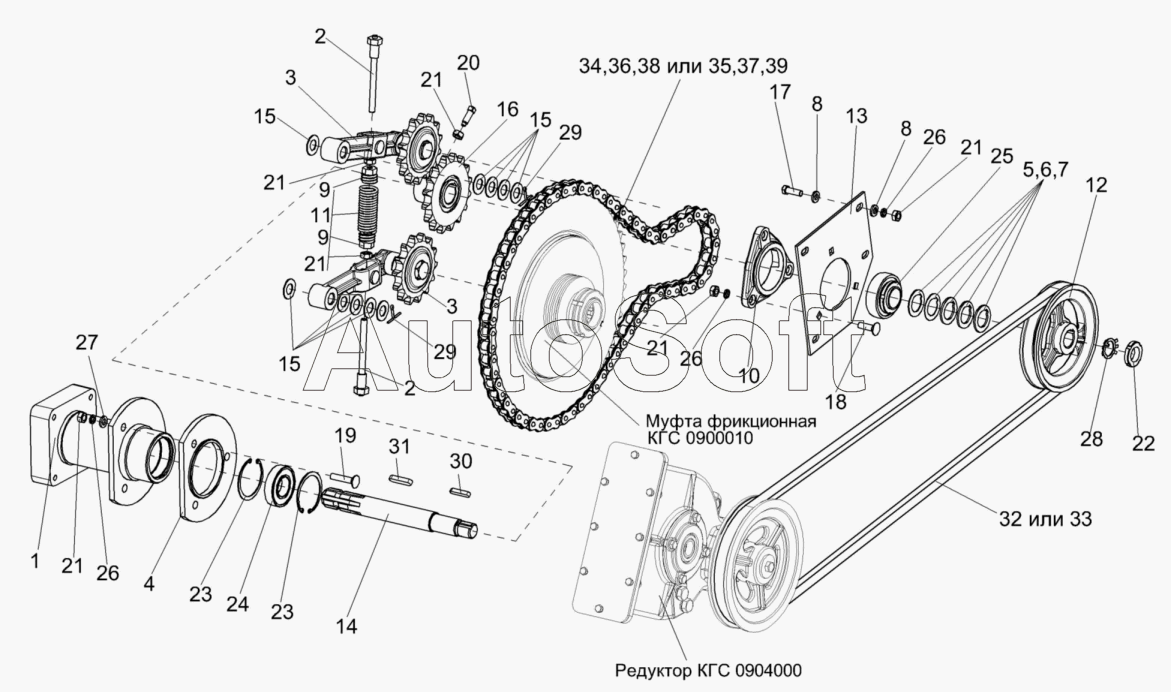

Каталог запасных частей к технике: Гомсельмаш КГС-0900000 (2010). Подборщик КГС 0900000 (привода подборщика)
30
21
21
21
21
21
21
22
23
23
24
25
26
26
26
27
28
29
29
20
31
32
33
34
35
36
37
38
39
10
1
2
2
3
3
4
5
6
7
8
8
9
9
11
12
13
14
15
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0900000 | К***0 | Подборщик | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Тяга | |
| 3 | П***Б | Звездочка натяжная | |
| 4 | К***5 | Корпус | |
| 5 | К***Б | Шайба | |
| 6 | К***1 | Шайба | |
| 7 | К***2 | Шайба | |
| 8 | К***1 | Шайба | |
| 9 | К***3 | Пробка | |
| 10 | К***А | Корпус подшипника | |
| 11 | К***1 | Пружина | |
| 12 | К***В | Шкив | |
| 13 | К***Б | Пластина | |
| 14 | К***2 | Вал | |
| 15 | К***1 | Шайба регулировочная | |
| 16 | П***7 | Звездочка | |
| 17 | Б***6 | Болт М10-6eх30-7796 | |
| 18 | Б***2 | Болт М10-6eх35-7802 | |
| 19 | Б***2 | Болт М10-6eх65-7802 | |
| 20 | В***5 | Винт В.М10-6eх30-1485 | |
| 21 | Г***5 | Гайка М10-6G-5915 | |
| 22 | Г***1 | Гайка М27х1,5-11871 | |
| 23 | В***3 | Кольцо В72-13943 | |
| 24 | 1***7 | Подшипник | |
| 25 | 1***2 | Подшипник 180207С17-8882 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***1 | Шайба С.10.01-11371 | |
| 28 | Ш***2 | Шайба Н 27.01-11872 | |
| 29 | Ш***7 | Шплинт 4х32-397 | |
| 30 | Ш***0 | Шпонка 8х7х40-23360 | |
| 31 | Ш***0 | Шпонка 10х8х45-23360 | |
| 32 | С***1 | Ремень С(В)-2500 I ПСх-1284.1 | |
| 33 | H***0 | Ремень | |
| 34 | З***о | Звено к цепи | |
| 35 | C***1 | Звено | |
| 36 | З***о | Звено к цепи | |
| 37 | П***1 | Звено | |
| 38 | Ц***ь | Цепь | |
| 39 | 1***1 | Звено соединительное |
