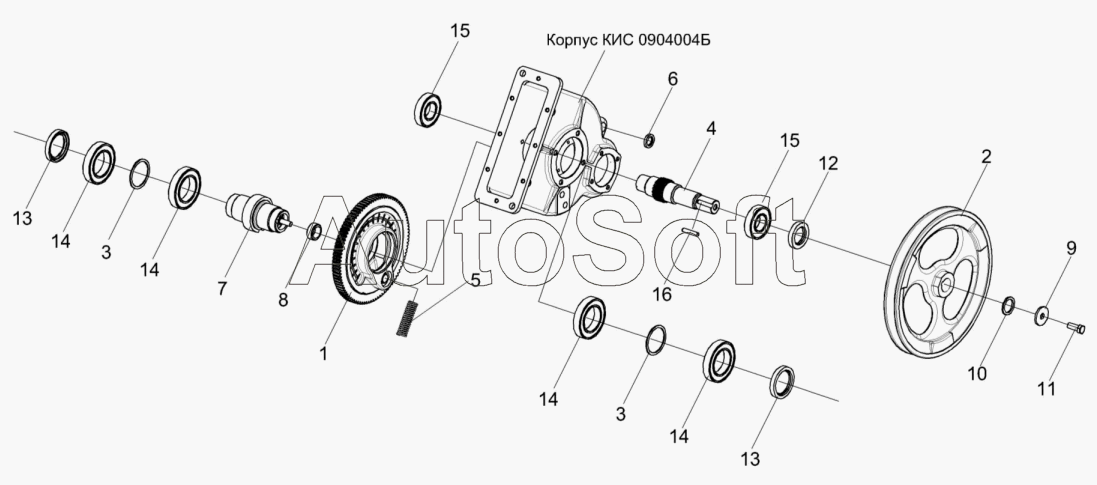

Каталог запасных частей к технике: Гомсельмаш ПКК-0350000 (2010). Редуктор КИС 0904000Б (лист 2)
8
16
15
15
14
14
14
14
13
13
12
11
10
9
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС0904000Б | К***Б | Редуктор | |
| КИС0904020Б | К***Б | Храповик | |
| 1 | К***Б | Колесо | |
| 2 | К***Б | Шкив | |
| 3 | К***А | Шайба | |
| 4 | К***В | Вал-шестерня | |
| 5 | К***Б | Пружина | |
| 6 | К***А | Втулка | |
| 7 | К***В | Храповик | |
| 8 | К***А | Втулка | |
| 9 | К***4 | Шайба | |
| 10 | П***2 | Шайба | |
| 11 | Б***6 | Болт М12-6ех30-7796 | |
| 12 | 1***2 | Манжета 1,2-35х58-1-8752 | |
| 13 | 2***2 | Манжета 2,2-50х70-1-8752 | |
| 14 | 1***8 | Подшипник 111-8338 | |
| 15 | 2***8 | Подшипник 207А-8338 | |
| 16 | Ш***0 | Шпонка 8х7х40-23360 |
