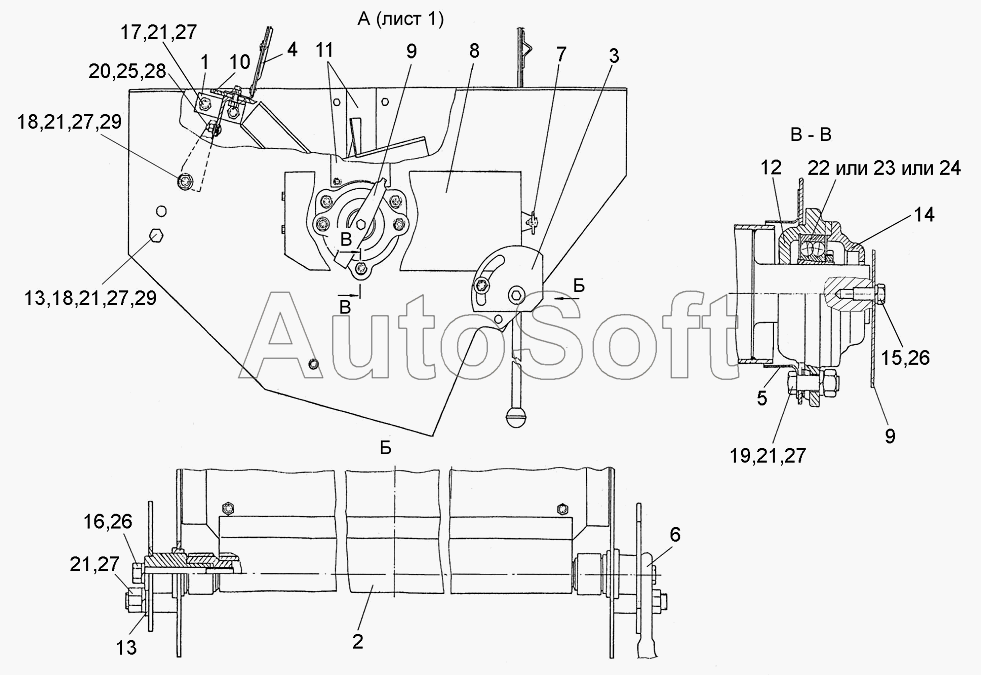

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Соломоизмельчитель КЗК 0290000Б (лист 2)
/147.gif)
15
29
29
28
27
27
27
27
27
26
26
25
24
23
22
21
21
21
21
21
20
19
18
18
17
16
14
13
13
12
11
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0290000Б | К***Б | Соломоизмельчитель | |
| 1 | К***0 | Опора противореза | |
| 2 | К***А | Заслонка | |
| 3 | К***А | Сектор | |
| 4 | К***А | Стенка | |
| 5 | К***0 | Отражатель | |
| 6 | К***А | Ручка | |
| 7 | К***0 | Гайка | |
| 8 | К***Б | Крышка | |
| 9 | К***6 | Флажок | |
| 10 | К***7 | Брус противореза | |
| 11 | К***А | Заслонка | |
| 12 | К***1 | Корпус | |
| 13 | К***2 | Шайба | |
| 14 | К***А | Крышка подшипника | |
| 15 | Б***6 | Болт М10-6ех25-7796 | |
| 16 | Б***6 | Болт М10-6ех75-7796 | |
| 17 | Б***6 | Болт | |
| 18 | Б***6 | Болт М12-6ех30-7796 | |
| 19 | Б***6 | Болт | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***5 | Гайка М12-6G-5915 | |
| 22 | 2***9 | Подшипник | |
| 23 | 2***5 | Подшипник | |
| 24 | 2***3 | Подшипник | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | Ш***8 | Шайба А.8.01-6958 | |
| 29 | Ш***1 | Шайба 12.01-11371 |
