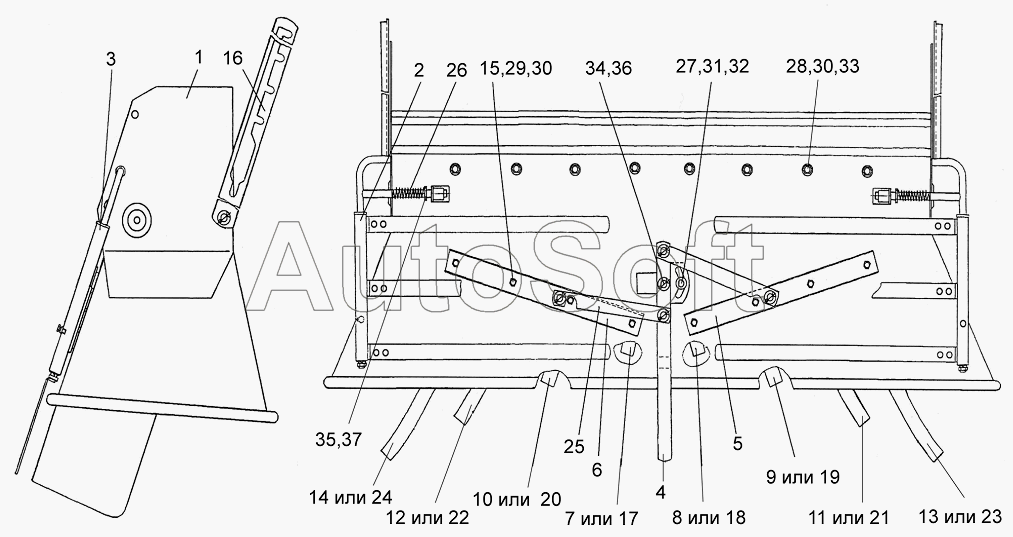

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Дефлектор КЗК 0290020
/151.gif)
29
20
21
22
23
24
25
26
27
28
19
30
30
31
32
33
34
35
36
37
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0290020 | К***0 | Дефлектор | |
| 1 | К***0 | Кожух | |
| 2 | К***0 | Граблина | |
| 3 | К***1 | Граблина | |
| 4 | К***0 | Рукоятка | |
| 5 | К***0 | Планка регулировочная | |
| 6 | К***1 | Планка регулировочная | |
| 7 | К***0 | Лопатка | |
| 8 | К***1 | Лопатка | |
| 9 | К***2 | Лопатка | |
| 10 | К***3 | Лопатка | |
| 11 | К***4 | Лопатка | |
| 12 | К***5 | Лопатка | |
| 13 | К***6 | Лопатка | |
| 14 | К***7 | Лопатка | |
| 15 | К***2 | Шайба | |
| 16 | К***6 | Полоз | |
| 17 | К***7 | Лопатка | |
| 18 | К***1 | Лопатка | |
| 19 | К***8 | Лопатка | |
| 20 | К***1 | Лопатка | |
| 21 | К***9 | Лопатка | |
| 22 | К***1 | Лопатка | |
| 23 | К***1 | Лопатка | |
| 24 | К***1 | Лопатка | |
| 25 | К***8 | Планка | |
| 26 | К***6 | Пружина | |
| 27 | К***2 | Шайба | |
| 28 | Б***6 | Болт М10-6ех20-7796 | |
| 29 | Б***6 | Болт М10-6ех25-7796 | |
| 30 | Г***6 | Гайка М10-6G-2526 | |
| 31 | Г***5 | Гайка М12-6G-5915 | |
| 32 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 33 | Ш***1 | Шайба С.10.01-11371 | |
| 34 | Ш***1 | Шайба С.12.01-11371 | |
| 35 | Ш***1 | Шайба С.14х2,5.01-11371 | |
| 36 | Ш***7 | Шплинт 3,2х20-397 | |
| 37 | Ш***7 | Шплинт 4х22-397 |
