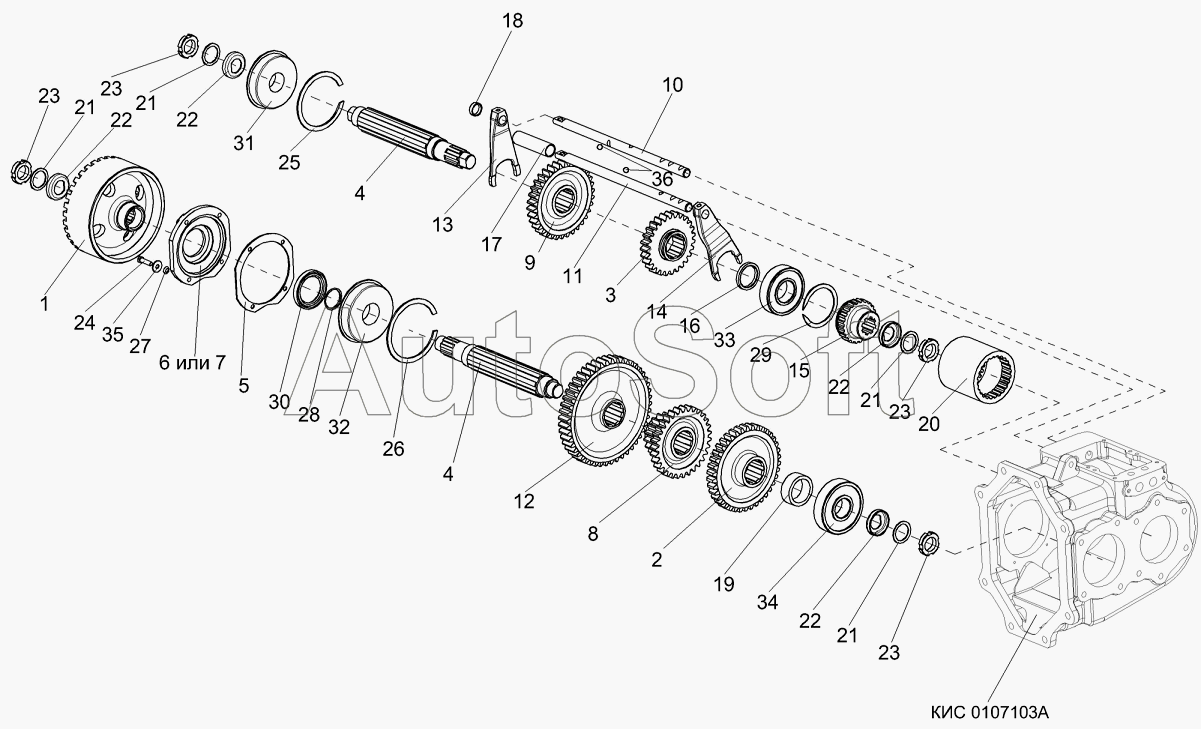

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Коробка передач КЗК 0107050 (лист 2)
/64.gif)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
22
22
22
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0107050 | К***0 | Коробка передач | |
| 1 | К***1 | Шкив | |
| 2 | К***1 | Шестерня | |
| 3 | К***2 | Шестерня | |
| 4 | К***6 | Вал | |
| 5 | К***А | Прокладка | |
| 6 | К***6 | Крышка подшипника | |
| 7 | К***А | Крышка подшипника | |
| 8 | К***Г | Блок шестерен | |
| 9 | К***Г | Блок шестерен | |
| 10 | К***6 | Шток переключения I и III передач | |
| 11 | К***7 | Шток переключения II передачи | |
| 12 | К***9 | Шестерня | |
| 13 | К***1 | Вилка переключения I и III передач | |
| 14 | К***2 | Вилка переключения II передачи | |
| 15 | К***3 | Полумуфта | |
| 16 | К***7 | Кольцо упорное | |
| 17 | К***3 | Ограничитель | |
| 18 | К***1 | Ограничитель | |
| 19 | К***4 | Втулка распорная | |
| 20 | К***3 | Полумуфта плавающая | |
| 21 | 4***8 | Кольцо | |
| 22 | 4***9 | Шайба замочная | |
| 23 | 4***А | Гайка | |
| 24 | Б***6 | Болт М8-6ех30-7796 | |
| 25 | К***3 | Кольцо упорное 110-2893 | |
| 26 | К***3 | Кольцо упорное 120-2893 | |
| 27 | К***3 | Кольцо 008-012-25-2-2-18829/9833 | |
| 28 | К***3 | Кольцо 038-044-36-2-2-18829/9833 | |
| 29 | К***0 | Кольцо В78-13940 | |
| 30 | М***2 | Манжета 2.2-55х80-1-8752 | |
| 31 | 5***3 | Подшипник | |
| 32 | 5***3 | Подшипник | |
| 33 | 3***8 | Подшипник 309 -8338 | |
| 34 | 4***8 | Подшипник | |
| 35 | Ш***8 | Шайба | |
| 36 | Ш***2 | Шарик Б 10-200-3722 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
