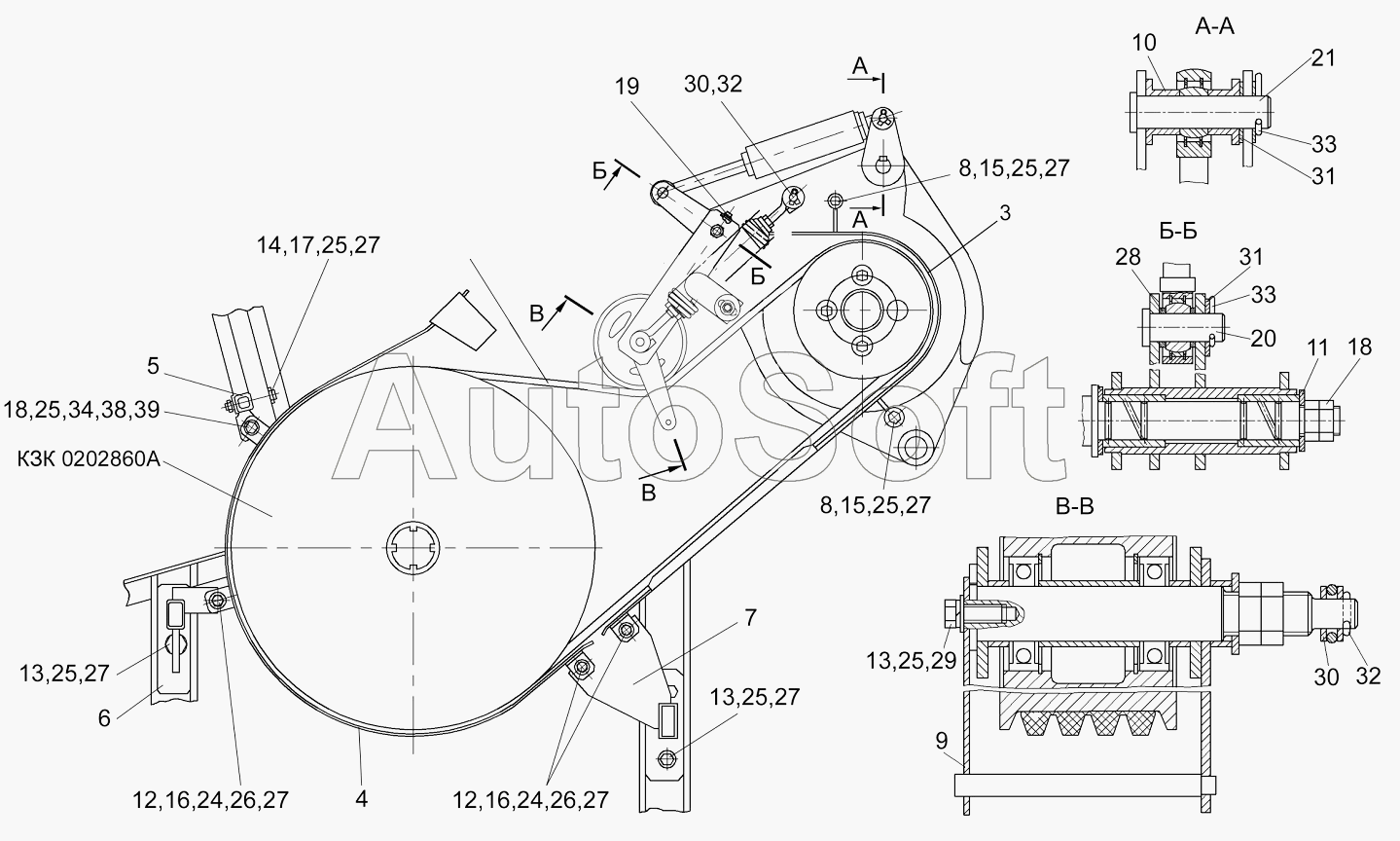

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Привод главного контрпривода КЗК 0220000А
/8.gif)
26
26
18
18
19
20
21
22
23
24
24
25
25
25
25
25
25
25
17
27
27
27
27
27
27
27
28
29
30
30
31
31
32
32
33
33
9
1
2
3
4
5
6
7
8
8
10
11
12
12
13
13
13
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0220000А | К***А | Привод главного контрпривода | |
| 1 | К***0 | Рычаг | |
| 2 | К***А | Пружина | |
| 3 | К***А | Щиток | |
| 4 | К***А | Щиток | |
| 5 | К***0 | Кронштейн | |
| 6 | К***А | Кронштейн | |
| 7 | К***А | Опора | |
| 8 | К***7 | Шайба | |
| 9 | К***8 | Серьга | |
| 10 | К***5 | Втулка | |
| 11 | К***1 | Шайба | |
| 12 | Б***6 | Болт М8-6ех25-7796 | |
| 13 | Б***6 | Болт М10-6ех25-7796 | |
| 14 | Б***6 | Болт М10-6ех90-7796 | |
| 15 | Б***6 | Болт М10-6ех100-7796 | |
| 16 | Г***5 | Гайка M8-6G-5915 | |
| 17 | Г***5 | Гайка M10-6G-5915 | |
| 18 | Г***6 | Гайка M20-6G-5916 | |
| 19 | М***3 | Масленка 1.2-19853 | |
| 20 | О***0 | Ось 6-20 b12х55-9650 | |
| 21 | О***0 | Ось 6-20b12х80-9650 | |
| 22 | 4***А | Ремень | |
| 23 | 4***a | Ремень | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***8 | Шайба А.8.01-6958 | |
| 27 | Ш***8 | Шайба А.10.01-6958 | |
| 28 | Ш***9 | Шайба 20.01-9649 | |
| 29 | Ш***1 | Шайба С.10.01-11371 | |
| 30 | Ш***1 | Шайба С.16.01-11371 | |
| 31 | Ш***1 | Шайба С.20.01-11371 | |
| 32 | Ш***7 | Шплинт 4х25-397 | |
| 33 | Ш***7 | Шплинт 5х32-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
