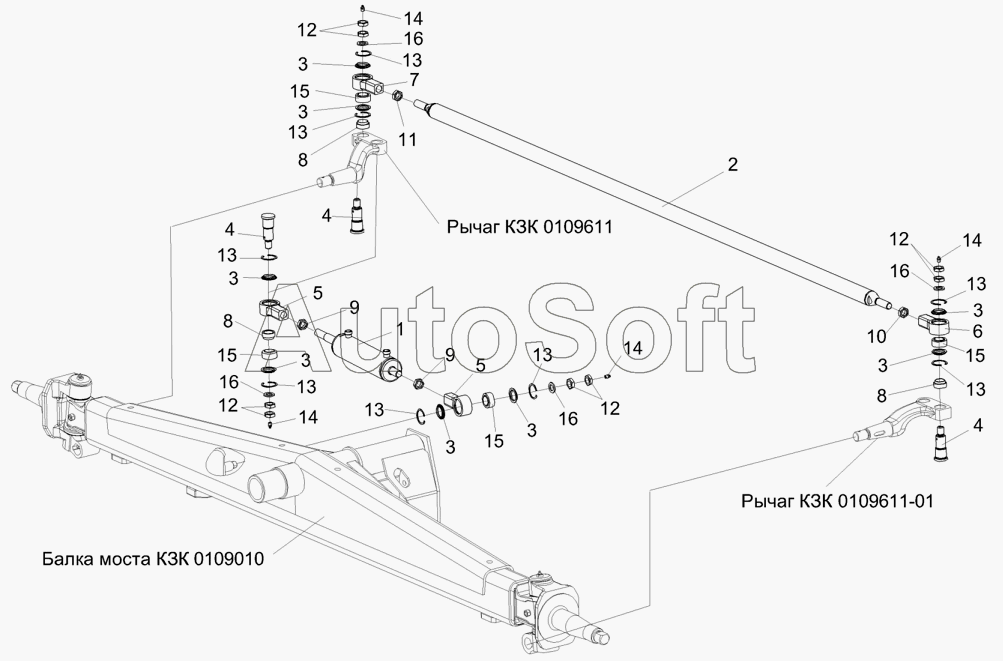

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Мост управляемых колес КЗК 0109000 (лист 2)
/69.gif)
1
2
3
3
3
3
3
3
3
3
3
4
4
4
5
5
6
7
8
8
9
9
10
11
12
12
12
12
13
13
13
13
13
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0109000 | К***0 | Мост управляемыx колес | |
| РСМ10.02.02.170А | Р***А | Шарнир | |
| УЭС-7-0109060-01 | У***1 | Тяга рулевая | |
| УЭС-7-0109070 | У***0 | Шарнир | |
| УЭС-7-0109070-01 | У***1 | Шарнир | |
| УЭС0109040 | У***0 | Гидроцилиндр | |
| 1 | Г***0 | Гидроцилиндр | |
| 2 | У***1 | Труба | |
| 3 | Р***А | Кольцо | |
| 4 | Р***А | Ось | |
| 5 | Р***А | Корпус шарнира | |
| 6 | У***3 | Корпус шарнира | |
| 7 | У***1 | Корпус шарнира | |
| 8 | Р***6 | Втулка | |
| 9 | Г***6 | Гайка М22х1,5-60-2526 | |
| 10 | Г***6 | Гайка М30х2-6С-2526 | |
| 11 | Г***6 | Гайка М30х21_Н-60-2526 | |
| 12 | Г***6 | Гайка М20х1,5-6G-5916 | |
| 13 | К***1 | Кольцо В47-13941 | |
| 14 | М***3 | Масленка 1.2-19853 | |
| 15 | Ш***5 | Подшипник | |
| 16 | Ш***0 | Шайба А.20х5.01-10450 |
